Agiltron社のCLシリーズ 1x5 PMファイバー高出力光スイッチは入力光を異なる選択された出力ファイバーに
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により動作
されます。このスイッチはセンサーやLIDER応用として設計され、損失を最適化しサーキュレータやカップラー等
の必要性を最小にしております。特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。
ラッチング動作は駆動信号がOFFの状態で選択された光学パスはスイッチ維持されます。
CLシリーズ 1x5 PMファイバー高出力光スイッチは低挿入損失、高速応答、高消光比並びに非常に高信頼性
のある高再現性製品です。

お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　1x5 PMファイバー高出力反射光スイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●耐振性(Vibration TOlerance)
●RoHS対応製品

◇応用
●センサー
●LIDER
●装置取り付け

◇仕様 CLシリーズ 1x5 PM ファイバーハイパワーワー
高出力反射光スイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
1520
1550
1580
1295
1310
1325
挿入損失(dB)
-
1.2
1.6
クロストーク(dB)
40
50
-
ダイレクティビテー(dB)
50
55
-
消光比(dB)
20
25
-
反射減衰量(dB)
50
55
-
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
5K
-
信頼性(Cycle)
109
25
30
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
70 / 85
最大光入力パワー(mW)
-
300
500
スイッチングタイプ
固体 ラッチング
ファイバータイプ
Panda PM
サイズ(mm)
74L x 20.5W x 8.5H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様

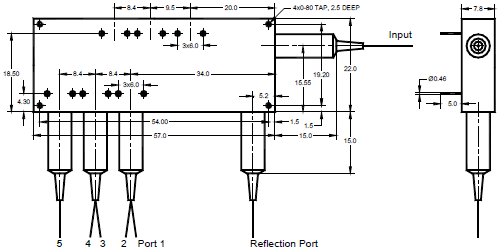

◇メカニカルサイズ(mm)
パラメータ
Min
Typ
Max
駆動電圧(V)
4.5
5
6
電流(mA)
110
140
195
パルス持続時間(ms)
0.2
0.5
10

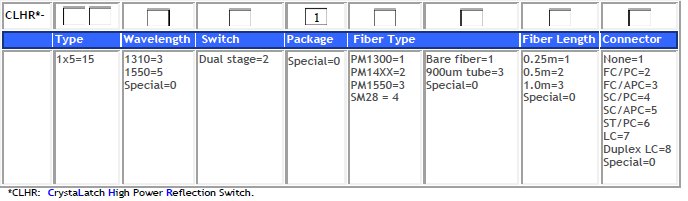

◇ご注文方法:　
注：
1:Lバンド対応致します
2:上記値はコネクタ無しの時の値。
3:光が入力ポートに誘導された場合はパワーとして定義
されます
4:高光入力パワーバージョンに対応します
5:-40℃、-85℃バージョンに対応します

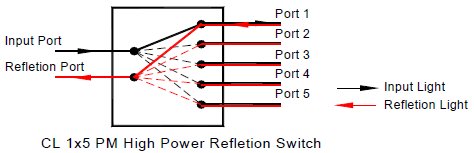

◇機能図
