Agiltron社のCLシリーズ 1x1, 1x2 3段/Stage光スイッチは入力光を異なる選択された出力ファイバーに
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により
動作されます。ラッチング動作は駆動信号がOFFの状態で選択された光学パスは維持されます。
当社のCLシリーズ 1x1, 1x2 3段/Stage光スイッチは低挿入損失、高消光比、高チャンネルアイソレーション、
非常に高信頼性のある高い再現性製品です。当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等
の組み込む事も可能ですのでお問合せ下さい。
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により
動作されます。ラッチング動作は駆動信号がOFFの状態で選択された光学パスは維持されます。
当社のCLシリーズ 1x1, 1x2 3段/Stage光スイッチは低挿入損失、高消光比、高チャンネルアイソレーション、
非常に高信頼性のある高い再現性製品です。当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等
の組み込む事も可能ですのでお問合せ下さい。
◇製品名：CrystaLatch・光スイッチ
1x1, 1x2 3段/Stage 固体光スイッチ
Agiltron 社製
1x1, 1x2 3段/Stage 固体光スイッチ
Agiltron 社製
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品
◇応用
●光チャンネルブロッキング
●Add/Drop ネットワーク
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム
●光チャンネルブロッキング
●Add/Drop ネットワーク
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム
◇仕様 CLシリーズ 1x1, 1x2 3段/Stage光スイッチ
| パラメータ |
Min
|
Typ | Max |
|
波長範囲(nm)
|
1510
|
1550
|
1620
|
|
1295
|
1310
|
1325
|
|
|
挿入損失(dB)
|
-
|
0.7
|
1.1
|
|
クロストーク(dB)
|
50
|
70
|
-
|
|
スイッチング時間(rise,fall)( μs)
|
20
|
50
|
200
|
|
繰返し時間(Hz)
|
-
|
5K
|
-
|
|
PDL(dB)
|
-
|
0.1
|
0.2
|
|
PMD(ps)
|
-
|
0.1
|
0.2
|
|
反射減衰量(dB)
|
50
|
55
|
60
|
|
動作/ 保存 温度範囲(℃）
|
-5/ -40
|
-/-
|
70 / 85
|
|
最大光入力パワー(mW)
|
-
|
300
|
500
|
|
ファイバータイプ
|
SMF-28e
|
||
|
サイズ(mm)
|
63.5L x 7.8W x 7.8H
|
||
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様

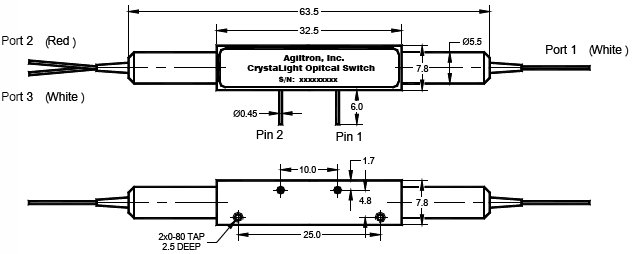

◇メカニカルサイズ(mm)
|
パラメータ
|
Min
|
Typ
|
Max
|
|
駆動電圧(V)
|
7.0
|
7.5
|
8
|
|
駆動電流(mA)
|
165
|
210
|
295
|
|
パルス持続時間(ms)
|
0.2
|
0.5
|
10
|
|
光パス
|
Pin 1
|
Pin2
|
|
ポート1→ポート2
|
GND
|
7.5V
|
|
ポート1→ポート3
|
7.5V
|
GND
|
◇CL 1x2 3段/Stage光スイッチ

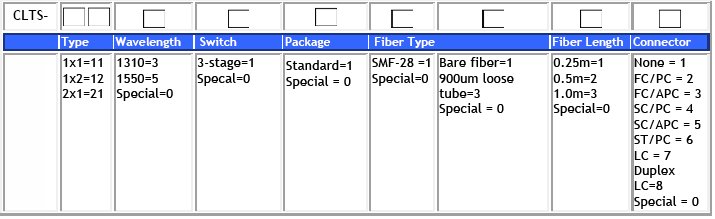

◇ご注文方法:
注：
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:高光入力パワーバージョンに対応します。
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:高光入力パワーバージョンに対応します。
◇CL 2x1 3段/Stage光スイッチ
|
光パス
|
Pin 1
|
Pin2 |
|
ポート1→ポート2
|
7.5V
|
GND
|
|
ポート1→ポート3
|
GND
|
7.5V
|
