Agiltron社のCLシリーズ 24x16 マルチキャスティング光ファイバースイッチモジュールは入力光を異なる選択された
出力ファイバーにスイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号
により動作されます。特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。ラッチング動作は
駆動信号がOFFの状態で選択された光学パスはスイッチ維持されます。
CLシリーズ 24x16 マルチキャスティング光ファイバースイッチモジュールは低挿入損失、高速応答、高消光比
並びに高チャンネルアイソレーション、そして非常に高信頼性のある高再現性製品です。当製品は故障無く連続使用
に耐えられるよう、ショックや振動の環境に対して、また温度の広範囲な変動に対して、また高速の応答時間に対して
耐えられるように設計されております。当製品はサーキュレータ並びにアイソレータ機能が含まれております。
お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　24x16 マルチキャスティング光ファイバー
スイッチモジュール
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●強固な頑丈製品
●コンパクト
●直接低駆動電圧
●RoHS対応製品

◇応用
●光信号ルーティング
●ネットワークプロテクション
●バーストスイッチング
●Add/Drop ネットワーク
●信号モニタリング
●装置組み込み


◇仕様 CLシリーズ 24x16 マルチキャスティング
光ファイバースイッチモジュール
パラメータ
Min
Typ
 Max
波長範囲(nm)
C-バンド, L-バンド
挿入損失(dB)
-
7.8
9.1
ユニフォーミティ-(dB)
-
0.7
2.0
クロストーク(dB)
20
25
30
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
-
5K
マルチキャスト　1から　to
-
-
4
反射減衰量(dB)
50
-
-
PDL( ps)
-
0.2
0.9
PMD( ps)
-
-
0.4
駆動電圧(V)
2.5
-
3.0
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
65 / 85
光入力パワー(mW)
-
400
-
スイッチングタイプ
固体 ラッチング
ファイバータイプ
Corning SMF 28
サイズ(mm)
430L x 450W x 50H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様
パラメータ
Min
Typ
Max
抵抗(各グループ) (Ω)
15
18
22
スイッチ電圧(V)
2.5
-
3
パルス持続時間(ms)
0.1
1
10

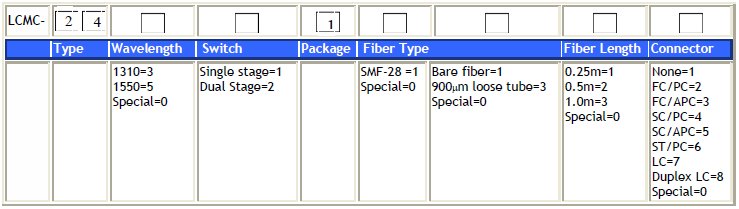

◇ご注文方法:　
◇メカニカルフットプリントサイズ(mm)
標準バージョンはサイズ430mm x 450mm x 50mmの
ラックマウントボックスになります。
