Agiltron社のCLシリーズ 1x3, 1x4 ミニ固体ファイバー光スイッチは入力光を異なる選択された出力ファイバーに
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により動作されます。
ラッチング動作は駆動信号がOFFの状態で選択された光学パスは維持されます。
当社のCLシリーズ 1x3, 1x4 ミニ固体光ファイバースイッチは低挿入損失、高消光比、高チャンネルアイソレーション、
非常に高信頼性のある高い再現性製品です。
当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。

お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　1x3, 1x4 ミニ固体光ファイバスイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品

◇応用
●光信号ルーティング
●ネットワーク保護/ 再ストレーション
●バーストスイッチング
●Add/Drop構成
●試験モニタリング
●装置組み込み

◇仕様
CLシリーズ 1x3, 1x4 ミニ固体光ファイバースイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
1520
1550
1580
1295
1310
1325
挿入損失(dB)
0.8
1.3
1.5
PDL(dB)
-
0.1
0.25
クロストーク(dB)
40
45
55
PMD(dB)
-
0.1
0.2
反射減衰量(dB)
50
-
-
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
5K
-
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
70 / 85
最大光入力パワー(mW)
-
300
500
スイッチングタイプ
固体 ラッチング
ファイバータイプ
Corning SMF-28
サイズ(mm)
42L x 20.0W x 7.8H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様

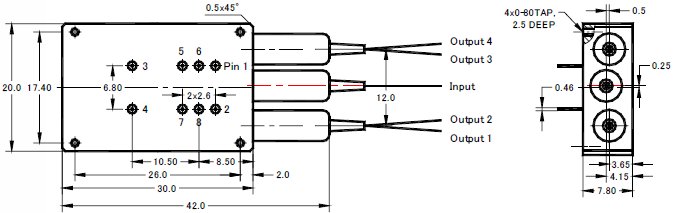

◇メカニカルサイズ(mm)
パラメータ
Min
Typ
Max
抵抗(Ω)
15
18
22
スイッチング電圧(V)
2.5
-
3
パルス持続時間(ms)
0.1
0.2
2
光パス
Pin グループ1
Pinグループ2
Pin グループ3
Pinグループ4
1
2
3
4
5
6
7
8
Input→Out put 1
+
-
+
-
-
+
-
+
Input→Out put 2
-
+
-
+
-
+
-
+
Input→Out put 3
+
-
-
+
+
-
+
-
Input→Out put 4
-
+
+
-
+
-
+
-
◇CL 1x4 光スイッチ

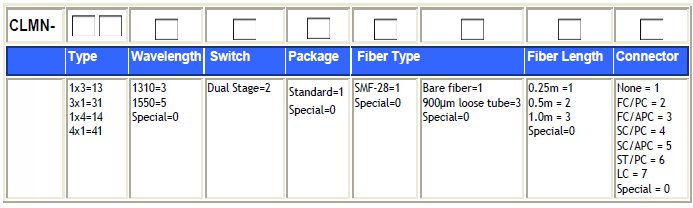

◇ご注文方法:　
注：
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:シングルステージの標準クロストークは20dBです。
4:高光入力パワーバージョンに対応します。
5:-40℃バージョンに対応します。
◇CL 4x1 光スイッチ
光パス
Pin グループ1
Pinグループ2
Pin グループ3
Pinグループ4
1
2
3
4
5
6
7
8
Input→Out put 1
-
+
-
+
+
-
-
+
Input→Out put 2
+
-
+
-
+
-
-
+
Input→Out put 3
-
+
+
-
-
+
+
-
Input→Out put 4
+
-
-
+
-
+
+
-
