Agiltron社のCLシリーズ 1x8 PMファイバー光スイッチは入力光を異なる選択された出力ファイバーに
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により
動作されます。特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。ラッチング動作は
駆動信号がOFFの状態で選択された光学パスはスイッチ維持されます。
CLシリーズ 1x5 PMファイバー高出力光スイッチは低挿入損失、高速応答、高消光比並びに非常に高信頼性
のある高再現性製品です。当製品は故障無く連続使用に耐えられるよう、ショックや振動の環境に対して、また温度
の広範囲な変動に対して、また高速の応答時間に対して耐えられるように設計されております。当製品はご要望に
よりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。
お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　1x8 PMファイバー光スイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●耐振性(Vibration TOlerance)
●RoHS対応製品

◇応用
●光チャンネルブロッキング
●ネットワークプロテクション
●Add/Drop ネットワーク
●信号モニタリング
●装置組み込み
●バーストスイッチング

◇仕様 CLシリーズ 1x8PM ファイバー光スイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
1520
1550
1580
1295
1310
1325
挿入損失(dB)
-
1.3
2.5
ユニフォーミティ-(dB)
-
0.7
1.0
クロストーク(dB)
35
50
55
消光比(dB)
18
25
30
ダイレクティビテー(dB)
50
55
-
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
-
5K
反射減衰量(dB)
50
-
-
PMD( ps)
-
-
0.2
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
75 / 85
最大光入力パワー(mW)
-
300
500
スイッチングタイプ
固体 ラッチング
ファイバータイプ
Corning Panda PM
サイズ(mm)
82.8L x 37.3W x 8.5H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様
◇メカニカルサイズ(mm)
パラメータ
Min
Typ
Max
抵抗(Ω)
15
18
22
スイッチ電圧(V)
2.5
-
3
パルス持続時間(ms)
0.1
0.2
2

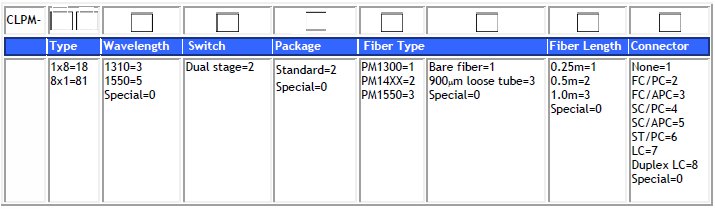

◇ご注文方法:　
注：
1:Lバンド対応致します
2:上記値はコネクタ無しの時の値
3:光が入力ポートに誘導された場合はパワーとして定義されます
4:高光入力パワーバージョンに対応します
5:-40℃、-85℃バージョンに対応します
光パス
Pin
グループ1
Pin
グループ2
Pin
グループ3
Pin
グループ4
Pin
グループ5
Pin
グループ6
Pin
グループ7
Pin
グループ8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Input→Out put 1
+
-
-
-
-
+
-
+
+
-
+
-
-
+
+
-
Input→Out put 2
-
+
+
+
-
+
-
+
+
-
+
-
-
+
+
-
Input→Out put 3
+
-
+
+
-
+
-
+
+
-
+
-
+
-
-
+
Input→Out put 4
-
+
+
-
-
+
-
+
+
-
+
-
+
-
-
+
Input→Out put 5
+
-
-
+
+
-
+
-
+
-
-
+
-
+
-
+
Input→Out put 6
-
+
+
-
+
-
+
-
+
-
-
+
-
+
-
+
Input→Out put 7
+
-
-
+
+
-
-
+
-
+
+
-
-
+
-
+
Input→Out put 8
-
+
+
-
+
-
-
+
-
+
+
-
-
+
-
+
