Primanex社のマイクロ秒タイプの1x2光スイッチは再直接することで選択ファイバーにスイッチします。この光スイッ
チ効果はファラデー効果を用いて行われます。これは当社の特許による動く部品のメカニカル構成でない固体の形状
で双方向トラフィック機能が得られます。当社のマイクロ秒光ファイバースイッチは高信頼性、耐久性、応答性、並びに
連続の高周波スイッチング動作が可能なように設計されております。
チ効果はファラデー効果を用いて行われます。これは当社の特許による動く部品のメカニカル構成でない固体の形状
で双方向トラフィック機能が得られます。当社のマイクロ秒光ファイバースイッチは高信頼性、耐久性、応答性、並びに
連続の高周波スイッチング動作が可能なように設計されております。
◇製品名：MagLight・光スイッチ
1x2MagLight 双方向光スイッチ
Primanex社製
1x2MagLight 双方向光スイッチ
Primanex社製
◇特長
●動く部品がなく、高信頼性
●高速動作
●高安定なラッチング動作
●低パワー消費電力
●高安定な耐久性のある製品
●RoHS対応製品
●動く部品がなく、高信頼性
●高速動作
●高安定なラッチング動作
●低パワー消費電力
●高安定な耐久性のある製品
●RoHS対応製品
◇応用
●光スイッチング
●ネットワークプロテクション
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム
●光スイッチング
●ネットワークプロテクション
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム
◇仕様
| 特性項目 |
仕様値
|
|
波長範囲
|
1525～1565nm (その他オプションあり)
|
|
挿入損失
|
0.9dB(Typ), 1.3dB(Max)
|
|
PDL
|
0.1 dB(Typ), 0.2dB(Max)
|
|
反射減衰量
|
≧30dB
|
|
クロストーク
|
≧35dB
|
|
PMD
|
≦ 0.2 ps
|
|
再現性
|
±0.01dB
|
|
耐久性
|
>100億サイクル
|
|
スイッチング時間
|
10～400 μs
|
|
最大光入力パワー
|
500mW
|
|
動作/ 保存 温度範囲
|
-5～70℃/ -40～85℃
|
|
サイズ
|
42 x 7.8 x 7.8 mm
|
|
ファイバータイプ
|
SMF-28e
|
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様
◇サイズ(mm)
|
パラメータ
|
仕様値
|
|
|
スイッチング時間
|
200-400 μs
|
10-30μs
|
|
スイッチング電圧(VCC)
|
4.5～5.5V
|
6.5～7.5V
|
|
スイッチング電流
|
<100mA
|
<350mA
|
|
パルス幅(標準)
|
1000μs
|
15μs
|
|
クレーム周波数
|
<800Hz
|
<3000Hz
|
|
Pin 1
|
Pin 2
|
光出力ポート
|
|
1(電圧=VCC)
|
0(電圧=GND)
|
COMM⇔CH#1
|
|
0(電圧=GND)
|
1(電圧=VCC)
|
COMM⇔CH#2
|
◇ピン制御信号

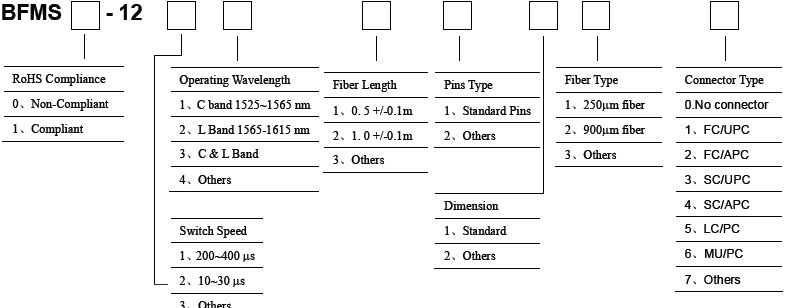

◇ご注文方法 例えば： BFMS0-121121110)
