LIGHTech社の1xN(N=3,4,5,6,7,8) スイッチ(LT800)は低挿入損失、優れた再現性を持ったワールドクラスの
スイッチング速度を持った光メカニカルスイッチです。商用登録された技術に基づき優れた特性と高い信頼性
(0～65℃) が得られております。
スイッチング速度を持った光メカニカルスイッチです。商用登録された技術に基づき優れた特性と高い信頼性
(0～65℃) が得られております。
◇製品名：メカニカル光スイッチ
LT800シリーズ, 1x3,1x4,1x5,1x6,1x7,1x8：SM, MMモード
LIGHTech社製 L800型
LT800シリーズ, 1x3,1x4,1x5,1x6,1x7,1x8：SM, MMモード
LIGHTech社製 L800型
◇特長
●Telcordia 1221に準拠した高い信頼性製品
●挿入損失(0.6dB Typ.)
●高速のスイッチング速度(15msTyp.)
●高再現性(<±0.02dB)と低クロストーク(<-70dB)
●パテントによる動作技術より0-65℃動作
●通常TTL駆動
●コンパクトサイズ20.5x80x85mm
●Telcordia 1221に準拠した高い信頼性製品
●挿入損失(0.6dB Typ.)
●高速のスイッチング速度(15msTyp.)
●高再現性(<±0.02dB)と低クロストーク(<-70dB)
●パテントによる動作技術より0-65℃動作
●通常TTL駆動
●コンパクトサイズ20.5x80x85mm
◇応用
●広帯域波長モニタリング
●システムモニタリング
●テストアクセス
●OEMネットワークテストシステム
●広帯域波長モニタリング
●システムモニタリング
●テストアクセス
●OEMネットワークテストシステム
◇構成
◇特性(電気/光学)

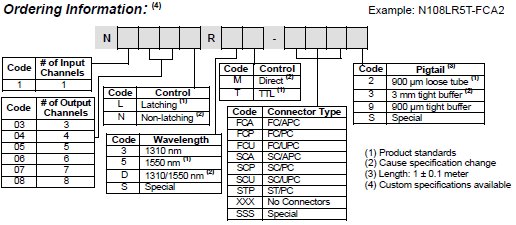

◇ご注文方法
| 項目 |
LT-800 シリーズ(1x3～1x8)
|
単位
|
|
挿入損失
|
0.6 (typ.)-1.0(max)
|
dB
|
|
再現性
|
<±0.02
|
dB
|
|
スイッチング時間
|
15 typ.- 25 max.
|
ms
|
|
動作温度
|
0 - 65
|
℃
|
|
反射減衰量
|
<-55
|
dB
|
|
クロストーク
|
<-70
|
dB
|
|
最大動作電流
|
88
|
mA
|
|
通常動作電圧
|
5
|
V DC
|
|
PDL
|
<0.1
|
dB
|
|
耐久性
|
107分
|
サイクル
|
|
制御
|
TTL/ 14-pin out
|
-
|
|
ハウジングサイズ
|
20.5 x 80 x 85
|
mm
|
|
波長
|
1280～1340, 1520~1580
|
nm
|
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇ハウジングサイズ
