LIGHTech社の1xN(N=3,4,5) スイッチ(LT500)は低挿入損失、優れた再現性を持ったワールドクラスのスイッチング
速度を持った光メカニカルスイッチです。当製品(LT500)シリーズは小型サイズにつき取り付けに有利となり組み込み
容易となります。商用登録された技術に基づき優れた特性と高い信頼性が得られております。
速度を持った光メカニカルスイッチです。当製品(LT500)シリーズは小型サイズにつき取り付けに有利となり組み込み
容易となります。商用登録された技術に基づき優れた特性と高い信頼性が得られております。
◇製品名：メカニカル光スイッチ
LT500シリーズ, 1x3, 1x4, 1x5：SM, MMモード
LIGHTech社製 LT500型
LT500シリーズ, 1x3, 1x4, 1x5：SM, MMモード
LIGHTech社製 LT500型
◇特長
●Telcordia 1221に準拠した高い信頼性製品
●挿入損失(0.6dB Typ.)
●高速のスイッチング速度(10msTyp.)
●高再現性(<±0.02dB)
●低クロストーク(<-70dB)
●パテントによる動作技術より0-65℃動作
●通常TTL駆動
●コンパクトサイズ15x50x70mm
●Telcordia 1221に準拠した高い信頼性製品
●挿入損失(0.6dB Typ.)
●高速のスイッチング速度(10msTyp.)
●高再現性(<±0.02dB)
●低クロストーク(<-70dB)
●パテントによる動作技術より0-65℃動作
●通常TTL駆動
●コンパクトサイズ15x50x70mm
◇応用
●広帯域波長モニタリング
●システムモニタリング
●テストアクセス
●OEMネットワークテストシステム
●広帯域波長モニタリング
●システムモニタリング
●テストアクセス
●OEMネットワークテストシステム
◇構成
◇特性(電気/光学)

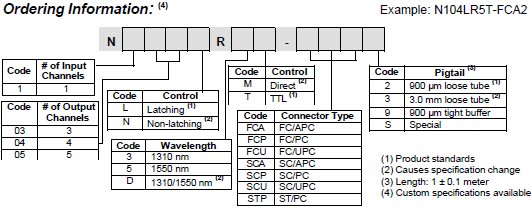

◇ご注文方法
| 項目 |
LT500シリーズ(1x3,1x4, 1x5)
|
単位
|
|
挿入損失
|
0.6 (typ.)-1.0(max)
|
dB
|
|
再現性
|
<±0.02
|
dB
|
|
スイッチング時間
|
8 typ.- 12 max.
|
ms
|
|
動作温度
|
0 - 65
|
℃
|
|
反射減衰量
|
<-55
|
dB
|
|
クロストーク
|
<-70
|
dB
|
|
最大動作電流
|
88
|
mA
|
|
通常動作電圧
|
5
|
V DC
|
|
PDL
|
<0.1
|
dB
|
|
耐久性
|
107分
|
サイクル
|
|
制御
|
TTL/ 14-pin out
|
-
|
|
ハウジングサイズ
|
15 x 50 x 70
|
mm
|
|
波長
|
1280～1340, 1520~1580
|
nm
|
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇ハウジングサイズ
