LIGHTech社の2x2 スイッチ(LT200)は信頼性の高いプリズム使用の光メカニカルスイッチです。当社の製品は
商用登録された技術に基づき優れた特性と高い信頼性が得られております。通常TTL制御にて駆動されます。
商用登録された技術に基づき優れた特性と高い信頼性が得られております。通常TTL制御にて駆動されます。

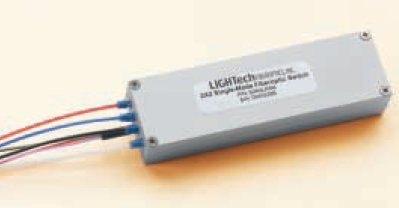

◇製品名：メカニカル光スイッチ
LT200シリーズ, New 2x2：SM, MMモード
LIGHTech社製 LT200型
LT200シリーズ, New 2x2：SM, MMモード
LIGHTech社製 LT200型
◇特長
●Telcordia 1073に準拠された高い信頼性製品
●Telcordia 1221に準拠した高い信頼性製品
●高速のスイッチング速度(15msTyp.
●高再現性と低クロストーク(<-70dB)
●ファイバールーティングトラブルの減少
●パテントによる動作技術より0-65℃動作
●通常TTL駆動
●コンパクトサイズ14x20x70mm
●Telcordia 1073に準拠された高い信頼性製品
●Telcordia 1221に準拠した高い信頼性製品
●高速のスイッチング速度(15msTyp.
●高再現性と低クロストーク(<-70dB)
●ファイバールーティングトラブルの減少
●パテントによる動作技術より0-65℃動作
●通常TTL駆動
●コンパクトサイズ14x20x70mm
◇応用
●システム冗長度
●Add/Drop マルチプレクサ
●ルートダイバシティ
●シグナルルーティングとモニタリング
●ループバック
●テストアクセス
●コンポーネントテスト
●R&D
●システム冗長度
●Add/Drop マルチプレクサ
●ルートダイバシティ
●シグナルルーティングとモニタリング
●ループバック
●テストアクセス
●コンポーネントテスト
●R&D
◇構成
◇特性(電気/光学)

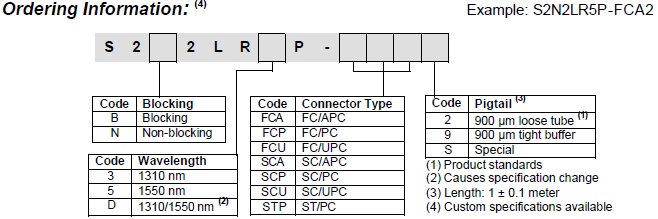

◇ご注文方法
| 項目 |
LT200シリーズ(2x2)
|
単位
|
|
挿入損失
|
0.8 (typ.)-1.0(max)
|
dB
|
|
再現性
|
<±0.02
|
dB
|
|
スイッチング時間
|
15 typ.- 25 max.
|
ms
|
|
動作温度
|
0 - 65
|
℃
|
|
反射減衰量
|
<-55
|
dB
|
|
クロストーク
|
<-70
|
dB
|
|
最大動作電流
|
54
|
mA
|
|
通常動作電圧
|
5
|
V DC
|
|
PDL
|
<0.1
|
dB
|
|
耐久性
|
107分
|
サイクル
|
|
制御
|
Direct/Wire Harness
|
-
|
|
ハウジングサイズ
|
14x20x70
|
mm
|
|
波長
|
1280～1340, 1520~1580
|
nm
|
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇ハウジングサイズ
