LIGHTech社の1x1(ON/OFF), 1x2 スイッチ(LT200)は信頼性の高いプリズム使用の光メカニカルスイッチです。
当社の製品は商用登録された技術に基づき優れた特性と高い信頼性が得られております。通常TTL制御にて駆動
されます。
当社の製品は商用登録された技術に基づき優れた特性と高い信頼性が得られております。通常TTL制御にて駆動
されます。
◇製品名：メカニカル光スイッチ
LT200シリーズ, New 1x2 & 1x1：SM, MMモード

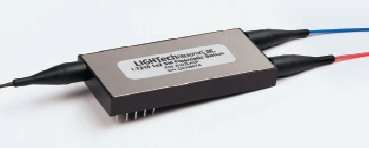

LIGHTech社製 LT200型
LT200シリーズ, New 1x2 & 1x1：SM, MMモード
LIGHTech社製 LT200型
◇特長
●Telcordia 1073に準拠された高い信頼性製品
●Telcordia 1221に準拠した高い信頼性製品
●低挿入損失(≦0.5dB Typ.)
●高再現性(±0.02dB)
●高速のスイッチング速度(5msTyp.)
●PCBマウント可能
●直接駆動
●コンパクトサイズ5.5x22x48mm
●Telcordia 1073に準拠された高い信頼性製品
●Telcordia 1221に準拠した高い信頼性製品
●低挿入損失(≦0.5dB Typ.)
●高再現性(±0.02dB)
●高速のスイッチング速度(5msTyp.)
●PCBマウント可能
●直接駆動
●コンパクトサイズ5.5x22x48mm
◇応用
●システム冗長度
●Add/Drop マルチプレクサ
●ルートダイバシティ
●シグナルルーティングとモニタリング
●テストアクセス
●コンポーネントテスト
●システム冗長度
●Add/Drop マルチプレクサ
●ルートダイバシティ
●シグナルルーティングとモニタリング
●テストアクセス
●コンポーネントテスト
◇構成
◇特性(電気/光学)

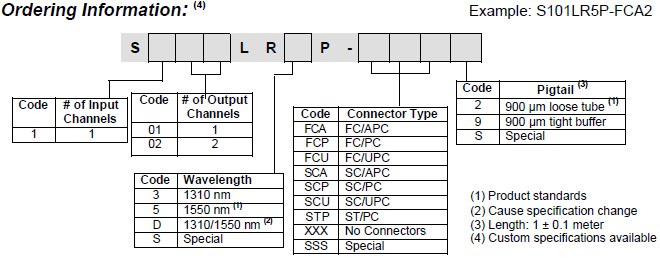

◇ご注文方法
| 項目 |
LT200シリーズ(1x1, 1x2)
|
単位
|
|
挿入損失
|
0.5 (typ.)-0.8(max)
|
dB
|
|
再現性
|
<±0.02
|
dB
|
|
スイッチング時間
|
5 typ.- 8 max.
|
ms
|
|
動作温度
|
0 - 65
|
℃
|
|
反射減衰量
|
<-55
|
dB
|
|
クロストーク
|
<-70
|
dB
|
|
最大動作電流
|
50
|
mA
|
|
通常動作電圧
|
5
|
V DC
|
|
PDL
|
<0.1
|
dB
|
|
耐久性
|
107分
|
サイクル
|
|
制御
|
PCB Mountable
|
-
|
|
ハウジングサイズ(WxHxL)
|
5.5 x 22 x 48
|
mm
|
|
波長
|
1280～1340, 1520～1580
|
nm
|
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇ハウジングサイズ
