可視光ファイバー破断検査機器
Visible Fiber Optical Fault Locator
OZ Optics社

拡大(click)
詳細(英語)

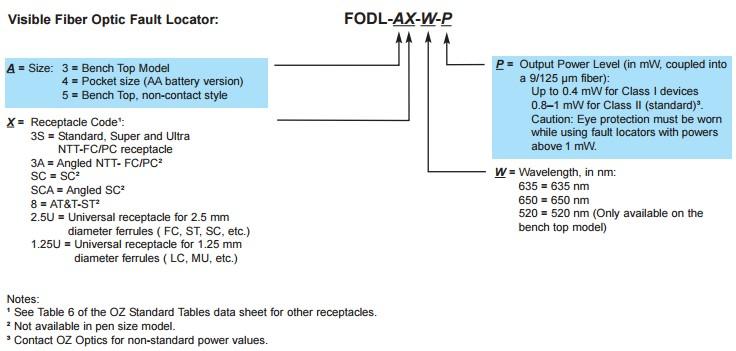

ご注文方法:可視光ファイバー破断検査機器
下記より選択下さい。詳しくは当ページのPDF(詳細・英語)をご参照下さい。
拡大(click)
特 長:
・非常に見易い(635nmの光1mWで6km迄)
・更に635nmで高パワー(30mW)が可能
・連続波、或いはパルスの変調波でも可能
・電源オプションとしてアルカリバッテリー、或いはAC/DCアダプター
・ポケットサイズバージョンのベルトクリップ付きの専用運搬ポーチあり
・1.25mm、2.5mm IDユニバーサルコネクターレセプタクル可能
・ポケットサイズ、ペンサイズ、並びにベンチトップバージョン可能
・ポケットサイズバージョンには低バッテリー表示付き
・低価格、コンパクト、頑丈、そして軽量
・532nmグリーンの破断検査器可能
・オプションで光パワーを制御するアッテネータ付き可能
・自動電源OFF機能をオプションで可能

応 用:
・SMモード、MMモードファイバーテスト
・ファイバー同一検査
・ファイバーやコネクタ内の断線、曲がり等の検査
・変調信号の光によるファイバー同一検査と追従検査
・最適な分離
パラメータ
仕様値
ペンサイズ
ポケットサイズ
ベンチトップ
無接触べンチトップ
波長
650nm
635-660 nm
520nm, 635nm
9/125umへ
の光パワー
標準
0.5mW
1 mW
0.3 mW
0.5 mW
5 mW
最大
0.75mW
1 mW
0.4 mW(1)
0.75 mW
30 mW
レーザクラス
クラス 2
クラス 2
クラス 1
クラス 2
クラス 3-b
内部変調モード
CW
CW, 2 Hz, 270 Hz, 2 kHz
CW
CW 標準
コネクタレセプタクル
Super NTT-FC/PC, Angled NTT-FC/PC, SC, AT&T-ST, 2.5mm ID ユニバーサル レセプタクル &
1.25mm ID ユニバーサル レセプタクル
温度
動作
+5 ~ +45 ℃
保存
-30 ~ +60 ℃
-30 ~ +60 ℃
-20 ~ +60 ℃
-20 ~ +60 ℃
-30 ~ +60 ℃
湿度
保存:95%湿度、結露なし@-20 ~+60℃
サイズ(W x L x H)(4)
11x110mm
76 x 127 x 25.4mm
190 x 100 x 60mm
60 x 90 x 190mm
電源
AAバッテリー(2個),
22時間動作
AAバッテリー(2個)、46時間動作(2)
オプション: 110VAC,50/60Hz, 5VDC アダプタ-
(3)
110VAC,50/60Hz, 5VDC アダプタ-
重さ(5)
75g
225 g
ご注文内容に因る
< 500g
仕様:可視光ファイバー破断検査機器

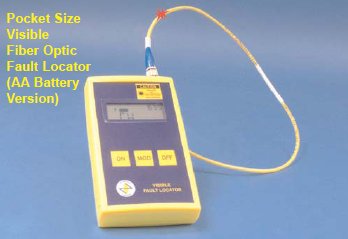

ポケットタイプ可視光
光ファイバ破断検査器

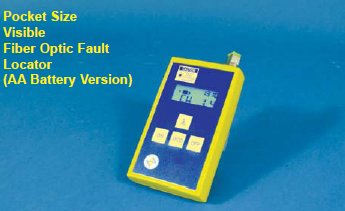

ポケットタイプ可視光
光ファイバー破断検査器
拡大(click)

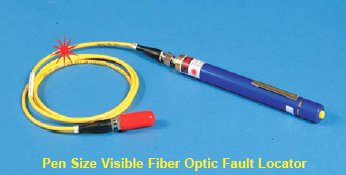

ペンタイプ可視光
光ファイバー破断検査器
拡大(click)

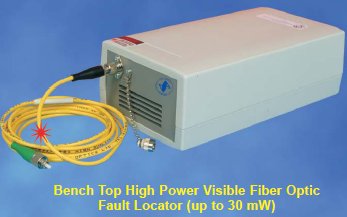

ベンチトップ型高出力
光ファイバー破断検査器
拡大(click)

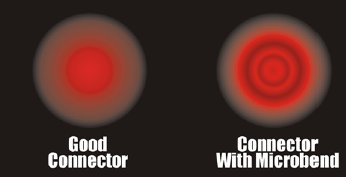

破断検査器を用いて
コネクタのマイクロベンドを見出す
拡大(click)

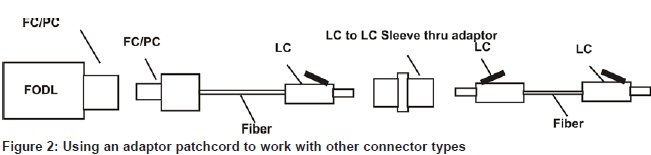

アダプターパッチコードと他のコネクタタイプの動作

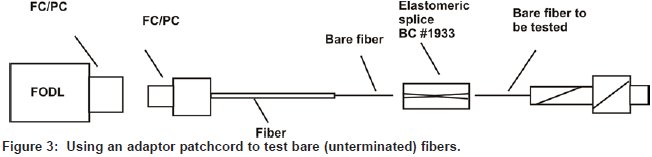

アダプターパッチコードとベアファイバの試験
拡大(click)
注:
-1: IEC 60825-1により、クラス1としては限界、更にハイパワーレベル可能
-2: 0.3mWバージョンでのバッテリー寿命
-3: 電源のアダプターに関しては、標準パーツをご参照下さい。
-4: ハイパワーバージョンに関しては、大きさと重さが変わります。

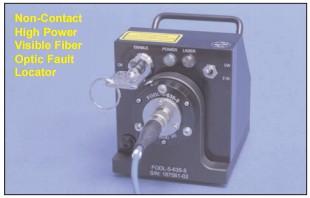

無接触高出力可視光
破断箇所検出器
標準製品仕様
