ファイバーコリメータ/ フォーカサ(レセプタクル)
Collimators & Focusers-Receptacle Style
OZ Optics社

拡大(click)
特 長
・高出力ハンドリング      ・頑丈でコンパクトな設計   ・広い波長帯域に対応
・様々なビーム径サイズに対応  ・回折限界オプティクス    ・経済価格製品
・多様なレンズ:GRIN、非球面; 色収差補正(アクロマテック); プラノ・コンベックス; 両凸等
・各ファイバーに対応:シングルモード、マルチモード、偏波保存ファイバー

詳細(英語)
ご注文方法:ファイバーコリメータ/ フォーカサ(レセプタクル)
下記より選択下さい。詳しくは当ページのPDF(詳細・英語)をご参照下さい。
拡大(click)
拡大(click)

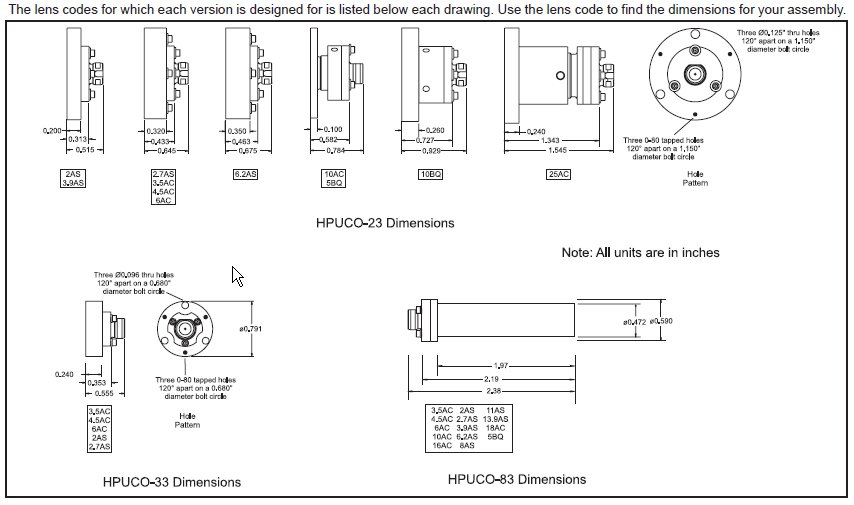

各バージョンのレンズコード番号下図ご参照下さい。
拡大(click)

拡大(click)
拡大(click)
応 用
・WDM、スプリッタや集積光学機器等を含んだ光ファイバーデバイスの筐体化
・様々なレーザ光の光ファイバーカップリング
・様々なディテクタとの光ファイバーカップリング
パラメータ
仕様値
適応波長
200 ~ 2100nm
偏光消光比
20, 25 又は 30 dB
ビーム径
0.2 ~ 22 mm
スポットサイズ
< 5 um
波頭分散
λ/ 4 ~λ/10
挿入損失
≦0.6dB :60mm の距離に対して
動作/ 保存温度範囲
-15~55℃/ -45~+75℃
パワーハンドリング
GRIN & Cレンズ:~1W、非球面レンズ:~10W
色収差補正レンズ:5~10 W、平面 & 両凸レンズ: ~100W
適用波長
GRIN & Cレンズ:450~2000nm、非球面レンズ:390~2050nm
色収差補正レンズ:400/700nm & 700-1600nm, 1700-2050nm, 平面、両凸レンズ:200-2100nm
偏光消光比
色収差補正レンズで> 25dB、その他のレンズ:>20dB
仕 様:ファイバーコリメータ/ フォーカサ(レセプタクル)
製品概要:
OZOptics社はご希望のビーム径又はスポット径に絞りコリメート、或いは
集光する低反射減衰量でもった一連のファイバーコリメータとフォーカサ
を提供させて頂きます。
回折限界のレンズを用いる事によって、数ミクロンのスポット径を得る事が
可能です。当デバイスはレーザダイオード、ホトダイオード、AO変調器や
その他のデバイスと共に用いられます。
コリメータとフォーカサは光デバイスの入力、出力の一対として用いられます。

コリメータの場合、コリメータのビーム径(BD) と全発散角(DA) はレンズの
焦点距離(f)、コア径(a)、並びにファイバーの開口数(NA)に依存します。
集光ビーム径には次の関係式が成り立ちます。右図をご参照下さい。

BD(mm) = 2 x f(mm) x NA, DA(mrad.) = a(μm) / f(mm)

フォーカサの場合、スポット径(SD)と倍率係数()、ワーキング距離(WD)の正確な計算は非常に難しく用いられる
レンズの特性に基づきます。概算の式として上図をご参照になり、幾何光学レンズの式より次のようになります。

1/i + 1/o = 1/f , M = i/o , SD = M x a , WD= i
但し o, i は上図より対物(object)距離、i は実像(image)距離を表わします。
