V-グルーブ チップ
V-Groove Chips
OZ Optics社

拡大(click)
特 長
・48 ch 迄 V-グルーブアレー
・エッチシリコン又はマシーンガラスを用いた高精度V-グルーブ
・シングルモード、マルチモード並びに偏波保持ファイバーの125/250μm
に適応
・0.5ミクロンチャンネル間隔精度
・Telcordia の要求に基づいた設計
・シリコンとガラスのバージョンが有ります
詳細(英語)
ご注文方法:V-グルーブチップ
下記より選択下さい。詳しくは当ページのPDF(詳細・英語)をご参照下さい。
拡大(click)
拡大(click)
応 用
・集積された光デバイスのピッグテール化
・プラナー導波路デバイスへのコネクション
・能動デバイスのアレーに取り付け
・MEMSデバイスと小型光ファイバーコンポーネントの接続
・DWDMと多チャンネルデバイスの構成

ガラス V-グルーブ チップ
シリコンV-グルーブ チップ
8-ch シリコンV-グルーブ チップ
拡大(click)
1-12ファイバーシリコンV-グルーブチップの詳細図
拡大(click)

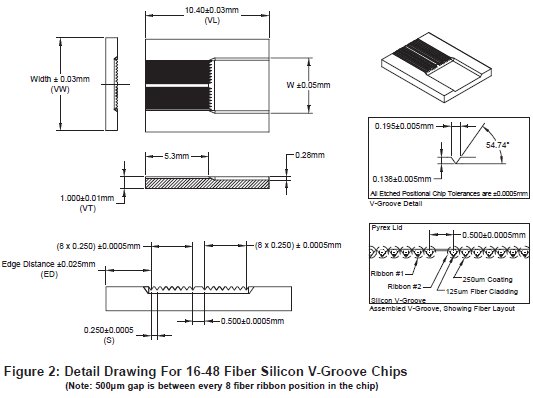

16-48ファイバーシリコンV-グルーブチップの詳細図
拡大(click)
パラメータ
仕様値(V-グルーブ)
ファイバー数
1, 2, 4, 8, 16, 24, 32, 48
厚さ
1.00mm
チャンネル間隔/ 公差
250um 標準, その他ご要望に応ず/ ±0.5um絶対
ファイバー径
125um dia.ファイバー(250um迄のコーティング)
400umまでのコーティング径は500umスペーシングを使用
ファイバータイプ
ファイバー個々或いは リボンファイバー

パラメータ
仕様値(パイレックス蓋)
ファイバー数
1, 2, 4, 8, 16, 24, 32, 48
厚さ
1.00mm
材料
Pyrex Lid(パイレックス
仕様:V-グルーブチップ/ Pyrex Lid(パイレックス蓋)
V-グルーブの蓋の詳細図
V-グルーブチップの詳細図
拡大(click)
拡大(click)
