◇デジタル インライン 光パワーモニター
光ファイバーコンポーネンツ
デジタル インライン 光パワーモニター/メータ
Digital Directional Inline Optical Power
Monitor/Meter
OZ Optics社
デジタル インライン 光パワーモニター/メータ
Digital Directional Inline Optical Power
Monitor/Meter
OZ Optics社
ご注文方法:デジタル インライン光パワーモニター
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
特 長：
･低挿入損失
･連続ファイバーに直接接続し光路に障害物なし
･表示部は取外し可能で交換できます
･広いダイナミックレンジ
･ハイパワーハンドリング
･PMファイバーバージョン対応可能
･頑丈でコンパクトな設計
･長期のバッテリー寿命
・自動シャットアウト設計
･RS-232インターフェースオプション可能
･アナログ出力オプション対応可能
･低挿入損失
･連続ファイバーに直接接続し光路に障害物なし
･表示部は取外し可能で交換できます
･広いダイナミックレンジ
･ハイパワーハンドリング
･PMファイバーバージョン対応可能
･頑丈でコンパクトな設計
･長期のバッテリー寿命
・自動シャットアウト設計
･RS-232インターフェースオプション可能
･アナログ出力オプション対応可能

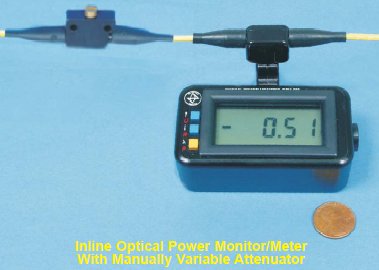

インラインパワーモニター
(手動可変VOA付き)
(手動可変VOA付き)
インラインパワーモニター
(デテクタユニット&プラグ)
(デテクタユニット&プラグ)
図1:ディスプレイ ユニットのサイズ
応 用：
･光パワー制御デバイス
･WDMシステムのチャンネルバランシング
･ダイナミック光アンプ利得モニタリング
･パワーモニタリング
･ネットワークモニタリング
･実時間イン･ラインテスト&測定モニタリング
･ネットワーク敷設
･ファイバーオプテックセンサー
･光パワー制御デバイス
･WDMシステムのチャンネルバランシング
･ダイナミック光アンプ利得モニタリング
･パワーモニタリング
･ネットワークモニタリング
･実時間イン･ラインテスト&測定モニタリング
･ネットワーク敷設
･ファイバーオプテックセンサー
|
パラメータ
|
ディスプイモジュール
|
|
型式
|
OPM-200
|
|
分解能
|
0.01 dB
|
|
精度(@23℃)
|
±5 %
|
|
リニヤリティ
|
0.05 dB(-20 ~ +10 dBm)
|
|
測定単位
|
dBm, dB
|
|
最新レートの表示
|
1, 2, 4, 8 Hz (選択可能)
|
|
最大データ
読出し速度 |
1040 読出し/秒
(＠115 kbps,RS232使用) |
|
サイズ
|
77 x 42 x 30.2mm
|
|
重さ
|
90g (バッテリー付き時)
|
|
通信インターフェース
|
RS232 シリアルポート(Option)
|
|
通信速度(RS232使用)
|
9600, 19200, 38400, 56700 又は
115200 bps |
|
アナログ出力
|
0 ~ 0.8Vアナログ出力
|
|
バッテリー
|
2 リチウム コイン バッテリ
CR2477型, 3V, 24mm 径 |
|
電源
|
+4.8 ~ +12 VDC
|
|
動作/ 保存温度
|
0 ~ 70 ℃/ -20 ~ +85℃
|
|
動作/ 保存湿度
|
80%RH,結露なし,0 ~ 50℃/
80%RH,結露なし,-20 ~ +60℃ |
仕様:デジタル インライン光パワーモニター (1)
注:-1:適用条件:環境温度23℃でウォームアップ15分後
-2:その他のタップ比としてハイパワーモニタリングに対して0.1%近く、低パワーモニタリングに対して4%以上、
ご要望に対応します。この場合、入力ダイナミックレンジはそれに基づいてシフトします。
-3:その他のディテクタ、ファイバー、ジャケット、コネクタ等ご要望に対応します。
-4:スペクトルの校正も行いますのでお問い合わせ下さい。
-2:その他のタップ比としてハイパワーモニタリングに対して0.1%近く、低パワーモニタリングに対して4%以上、
ご要望に対応します。この場合、入力ダイナミックレンジはそれに基づいてシフトします。
-3:その他のディテクタ、ファイバー、ジャケット、コネクタ等ご要望に対応します。
-4:スペクトルの校正も行いますのでお問い合わせ下さい。
図2:ディテクタユニットのサイズ(インチ)[mm)
部品番号：OPM-200-1550-9/125-S-3U3U-3-1
|
パラメータ
|
ディテクターモジュール
|
|
型式
|
OPM-200-1550-9/125-S-
3U3U-3-1-DET |
|
タップ比/ ディテクタ(2)
|
1 % / InGaAs
|
|
ファイバー(3)/ コネクタ(3)
|
9/125um, 3mm PVC / FC/UPC
|
|
入力パワーダイナミックレンジ
|
-32 ～ +23 dBm
|
|
波長範囲
|
1250 ～ 1620nm
|
|
校正波長(4)
|
1550nm
|
|
反射減衰量
|
70 dB (コネクタ含まず)
|
|
指向性
|
35 dB
|
|
偏光依存応答(PDR)
|
< 0.2 dB
|
|
偏光依存損失(PDL)
|
< 0.1 dB
|
