◇製品名:入/出力ファイバー導波路
WGCF-M-1560-40

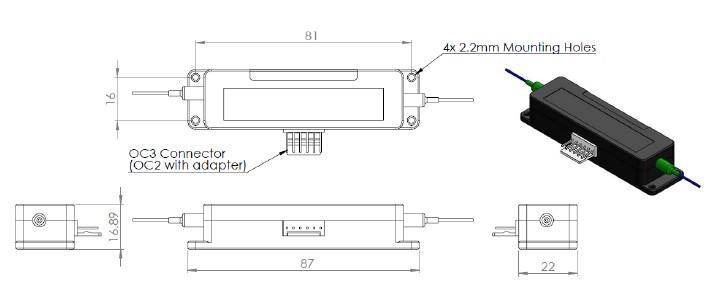

CW SHG 用入/出力ファイバー導波路
covesion社
WGCF-M-1560-40
CW SHG 用入/出力ファイバー導波路
covesion社
●1558nm~1562nmSHG励起で信頼出来る方法です
●長寿命で堅牢タイプ
●最大入力パワー3.5Ｗまで可能です
●非常に使い方が簡単です
●OC2又はOC3温度コントローラの適用可能です
●長寿命で堅牢タイプ
●最大入力パワー3.5Ｗまで可能です
●非常に使い方が簡単です
●OC2又はOC3温度コントローラの適用可能です
|
仕 様
|
|
|
パラメータ
|
仕様値
|
|
型式
|
WGCF-M-1560-40
|
|
非線形相互作用
|
タイプ0( ee-e )
|
|
偏光アライメント
|
e-pol( 結晶の厚さに合わせた偏光軸)
|
|
ＳＨＧの入力波長範囲(nm)
|
1558-1562
|
|
出力波長範囲(nm)
|
779-781
|
|
周囲温度からの温度調整範囲(℃)
|
30～70
|
|
推奨する最大ＣＷ励起パワー(mW)
|
1000
|
|
CW SHG 出力 (＠300mW 入力)(mW)
|
>35
|
|
典型的なモジュール効率(@3mW 入力)(%)
|
>12
|
|
ファイバーコネクタ
|
PM-FC-APC
|
|
コネクターキー溝位置合わせ
|
スロー軸
|
|
入力ファイバータイプ
|
PM-1550
|
| 典型的な出力MFD @1560nm( 2'nd moment)±20% |
x=~10.0μm, y=~8.8μm
|
| 典型的な出力NA @1560nm±20% |
x=~0.094, y=~0.113
|
| 典型的な出力MFD @780nm( 2'nd moment)±20% |
x=~9.9μm, y=~8.3μm
|
| 典型的な出力NA @780nm±20% |
x=~0.092, y=~0.085
|
| 端面ARコーティング |
78nm/ 1560nm デュアルバンド
|
|
重さ(g)
|
100
|
|
サイズ(mm)
|
70 ｘ 37 x 17
|
|
アクセサリー
|
|
OC3 温度コントローラー
|
| 光学テーブル/ポスト取付プレート |
|
出力ファイバーに特に適合したファイバーパッチコードパック
|
|
導波路モジュールからOC2へのアダプターキット
|
OC-2温度コントローラ
⇒詳細
⇒詳細
OC-3温度コントローラ
CW第二高調波発生(SGH)用

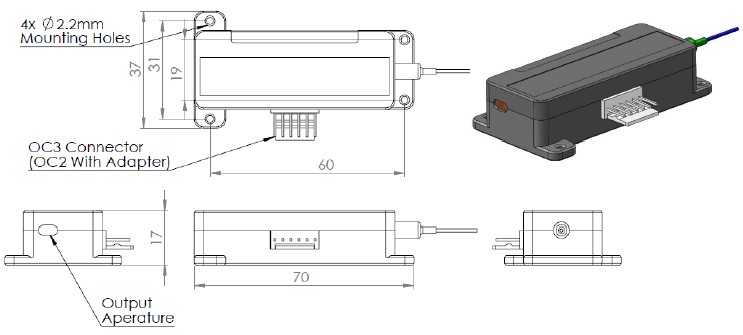

ファイバー入力/ 空間系出力導波路
モデルWGCF-M-1560-40
ファイバー入力/ 空間系出力導波路
モデルWGCF-M-1560-40
モデルWGCF-M-1560-40
