Precision Optics
精密光学

レーザ光 非偏光ビームスプリッターキューブ/
Lase Line Non-Polarization Beamsplitter Cubes

仕様項目
仕様値
材料
BK7
サイズ公差
±0.25 mm
面精度
40/20
波面歪
λ/4 @632.8nm(クリヤアパーチャ上)
クリヤアパーチャ
>径の中心80%
伝播ビーム偏差
< 5'
反射ビーム偏差
90%±5'
伝播
50±3%, 分極5 arc秒に依存しない
反射
50±3%, 分極に依存しない
偏光状況
|Ts-Tp| </= 3% & |Rs-Rp| </= 3%
無反射コーティング
多層膜コーティング:Ravg<0.5%per surfece
面取り
<0.5mm 面幅 x 45°標準
損傷閾値
2kW/cm2, 1J/cm2, 10ns pulse 標準
仕 様
ご注文情報
NPBC
127
W1064
製品コード
サイズ"A"=12.7mm
波長"λ"=1064nm
レーザ光 非偏光ビームスプリッターキューブ
偏光ビームスプリッターは非偏光ビームを2つの直交する直線偏光に分割します。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。

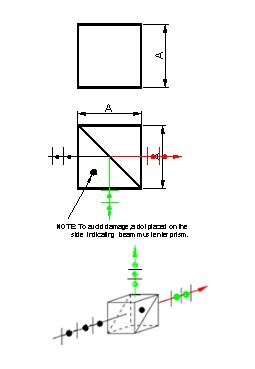

部品番号
サイズ A (mm)
NPBC-063-λ
6.35
NPBC-127-λ
12.7
NPBC-200-λ
20.0
NPBC-254-λ
25.4
441.6nm
488-514.5nm
532nm
632.8nm
670nm
780nm
830nm
1064nm
1300nm
155nm
標準波長
