Precision Optics
精密光学

広帯域 非偏光ビームスプリッターキューブ/
Broadband Non-Polarization Beamsplitter Cubes

仕様項目
仕様値
材料
BK7
サイズ公差
±0.25 mm
面精度
60/40
波面歪
λ/4 @632.8nm(クリヤアパーチャ上)
クリヤアパーチャ
>径の中心80%
伝播ビーム偏差
< 5'
反射ビーム偏差
90%±5%
伝播
Tsp=45±5%ave and 35%</=Ts.p</=55%
反射
Rsp=45±5%ave and 35%</=Rs.p</=55%
偏光状況
| Ts-Tp | </= 10% & | Rs-Rp | </= 10%
無反射コーティング
広帯域多層コーティング:Ravg<0.5%per surfece
面取
<0.5mm 面幅 x 45°標準
損傷閾値
100W/cm2, 0.1J/cm2, 10ns pulse 標準
仕 様
ご注文情報
BNPSP
127
W400-700
製品コード
サイズ"A"=12.7mm
波長"λ"=400-700nm
広帯域 非偏光ビームスプリッターキューブ
偏光ビームスプリッターは非偏光ビームを2つの直交する直線偏光に分割します。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。

部品番号
サイズ A (mm)
NPBC-063-λ
6.35
NPBC-127-λ
12.7
NPBC-200-λ
20.0
NPBC-254-λ
25.4

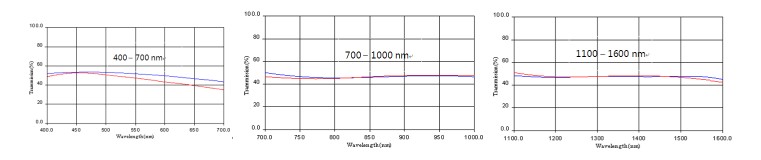

400-700nm
700-1000nm
1100-1600nm
標準波長
●深紫外~IRまでの素材
●カスタム寸法と形状に対応
●直径1~100mm
●標準/特注コーティング対応
●高レーザダメージ閾値
