Precision Optics
精密光学

広帯域偏光ビームスプリッターキューブ/
Broadband Polarization Beamsplitter Cubes

仕様項目
仕様値
材料
SF2
サイズ公差
±0.25 mm
面精度(スクラッチ/ディグ)
40/20
波面歪
λ/4@632.8nm(クリヤアパーチャー上にて)
直径公差
+0/-0.25 mm
クリヤアパーチャ
> 直径の中心80%
伝送ビーム偏差
<5'
反射ビーム偏差
90±5'
効率
Tp>80%min, >90% ave., Rs>99.5% ave.
消光比
Tp:Ts>500:1,1000:1 ave.
反射防止コーティング
広帯域多層コーティング:Rave<1% per surface
面取り
<0.5mm 面幅x45°
損傷閾値
2kW/cm2, 1J/cm2, 10ns pulse
仕 様
ご注文情報
BPBC
127
W420-680
製品コード
サイズ"A"=12.7mm
波長"λ"=W420-680nm
広帯域偏光ビームスプリッターキューブ

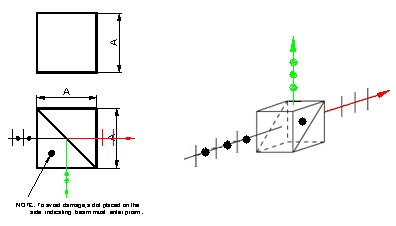

偏光ビームスプリッターは非偏光ビームを2つの直交する直線偏光に分割します。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。

部品番号
サイズ A (mm)
BPBC-063-λ
6.35
BPBC-127-λ
12.7
BPBC-150-λ
15.0
BPBC-200-λ
20.0
BPBC-254-λ
25.4
Note: 他のサイズ、コーティングお客様のご要望に対応しますので、お問合せ下さい。

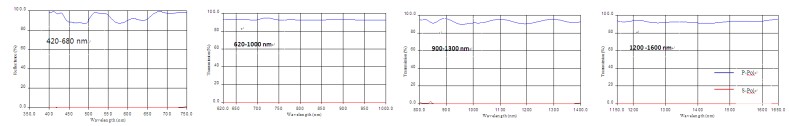

420-680nm
620-1000nm
900-1300nm
1200-1600nm
標準波長
