Precision Optics
精密光学

通信用波長板/ Telecom Waveplates
仕様項目
仕様値
材料
石英
直径公差
+0/-0.25 mm
設計波長
1550nm
遅延精度
<λ/300 @1550nm
面精度(スクラッチ/ディグ)
40/20
波面歪
λ/4@632.8nm全パーチャー上にて
平列処理(パラレリズム)
</=3"
ARコーティング
両面R<0.25%at 1525-1565nm
損傷閾値
500W/cm2, 4J/cm2, 20ns
仕 様
ご注文情報
WPT
040
030
1/4
W1550
製品コード
長さ=12.7mm
幅=3.0mm
遅延=λ/4
波長"λ"=1550nm
●素材:石英、MgF2
●カスタム寸法と形状に対応
●直径5〜100 mm
●標準仕様コーティングおよびカスタム仕様に対応
●高レーザー損傷しきい値
●マウント又はマウントされていない波長板適応可能

波長板は、回転偏波、直線偏波と円偏波の間の変換などのアプリケーションで広く使用されています。 CASTECH社は、
多次波長板、セメントゼロ次波長板、空域ゼロ次波長板、真のゼロ次波長板、デュアル波長波長板など、様々な
オプションで1/4波長板と半波長板を提供しています。 当社の波長板は、高精度、高損傷しきい値レベルを備えており、
さらに重要なことに、お客様の正確な用途に合わせて特定の理想的な波長板を設計そしてカスタマイズ致します。

特長
サイズ
設計波長
ARコーティング
遅延
サイズの種類
1550nm
R< 0.25% @1525-1565nm
λ/4 又はλ/2
●他のサイズ、コーティングのカスタム設計に対応させて頂きます。
●Castech社の標準コーティングの適応が可能です。
注/Note
波長板は回転偏波、直線偏波と円偏波の間の変換等の応用で広く使われております。Castech社は様々なオプションで
1/4波長板と半波長板を提供しております。

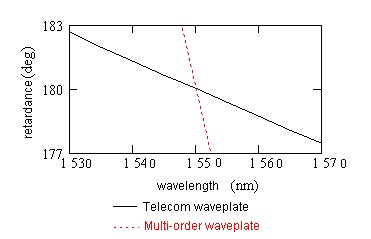

テレコム波長板は、テレコムコンポーネント設計者の厳しい要件を満たすように特別に設計および製造されています。

CASTECH社は、様々なサイズのテレコム波長板を提供しています。1550nmの1/2波長板の厚さは91.5μm、
1/4波長板の厚さは45.7μmです。 テレコム波長板は、表面反射損失を最小限に抑えるために、1525nmから1565nm
までARコーティングされています。
