仕様項目
|
仕様値
|
材料 |
BK-7 or UV fused silica
|
寸法公差 |
±0.2mm
|
クリヤアパーチャー |
>直径の中心80%
|
角度公差 |
± 3'
|
面精度(スクラッチ/ディグ) |
10/5
|
平面度 |
λ/10@632.8nm
|

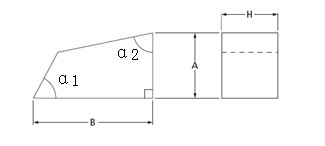

パーツ番号
|
A(mm)
|
B(mm)
|
H(mm)
|
α1
|
α2
|
材料
|
PBP-235-400-127-600-795-BK7
|
23.5
|
40
|
12.7
|
60°
|
79.5°
|
BK-7
|
PBP-100-200-640-600-795-UVFS
|
11
|
20
|
6.4
|
60°
|
79.5°
|
UVFS
|
PBP-235-400-127-600-795-UVFS
|
23.,5
|
40
|
12.7
|
60°
|
79.5°
|
UVFS
|
PBP
|
235
|
400
|
127
|
600
|
795
|
BK7
|
製品コード
|
サイズ”A”=23.5
|
"B"=40.0mm |
"H"=12.7mm
|
角度"α1"=60°
|
角度"α2"=79.5°
|
素材
|
