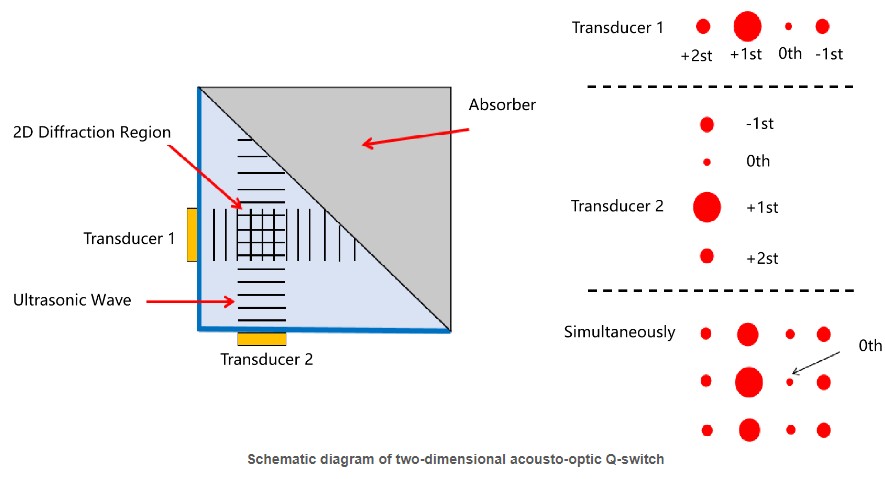

--2次元音響光学Qスイッチ(2D-AOQスイッチ)は、1次元音響光学Qスイッチに基づいています。トランスデューサー
は、同じ音響光学媒体の2つの相互に直交する表面の両方で作られています。 RF信号は、2つのトランスデューサの
表面電極に同時に送信されます。 2つのトランスデューサーは、吸収されたRF信号を超音波に変換し、同時に音響
光学媒体に送信して、媒体内に相互に直交する回折格子を形成します。入射光は直交回折格子と同時に相互作用して
二次元回折光を生成し、回折効率を向上させます。 2D-AOQスイッチは、単一のデバイスの回折効率を改善し、高出
力システムで2つの音響光学Qスイッチを使用する代わりとして機能することを目的としています
。
より高い回折効率を得るには、より大きな開口の音響光学Q-スイッチとより高いRF電力が必要であるため、熱放散を
確保するために水冷が必要です。
