E1テスター/イ-サ-ネットテスタ-
&伝送機器テスタ- ネットワークの信頼パートナー(Shineway社) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
画像クリック⇒拡大 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
データ伝送/Data Transmission/テスト機器
DTA-100D 10G イーサーネットSDH/SONETアナライザー |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
詳細(英文) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メーカホームページご参照下さい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DTA-100 D/10G イーサーネットSDH/SONETアナライザー |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DTA-100Dは、メトロ/キャリアイーサネット、IPサービス、SDH / SONET、最大10GのOTN回線テストのインストールと メンテナンスのためのマルチサービステストソリューションです。問うデバイスは10Gパケットイーサネット用のコンパク トなテストソリューションを提供するだけでなく、SLAテスト機能のITU-T Y.1564 Standardを含み、SDH / SONETは、 アウトオブサービステスト、ラウンドトリップ遅延、インサービステスト、オーバーヘッドの制御とデコード、トラブルシ ューティング、APSタイミングなどをサポートします。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●最大10ギガビット/秒のデータストリーム ●RFC2544テストには、スループット、レイテンシ/latency、フレーム損失、およびバックツーバックが含まれる ●Y.1564テスト ●VLANおよびMPLSタグの有無にかかわらず、レイヤー1からレイヤー4へのBERTおよびループバック/loopback テスト ●異なるMACアドレス、VLANタグ、MPLS、IPアドレス、TCP/UDP、ペイロード、帯域幅で最大512のトラフィックフローを生成 ●サービス中断テスト、IPV6 ●STM-1 / STM-4 / STM-16 / STM-64およびOC-3 / OC12 / OC-48 / OC-192 SDH / SONET(SFP +ポート) ●ビット誤り率テストとパフォーマンス分析をサポート ●SDH/SONETオーバーヘッドの制御とデコードをサポート ●ポインタの監視と調整、G.783ポインタテストシーケンスの生成 ●APS時間測定 ●OTNテストには、ITU-T O.182に準拠したOTU2E / OTU1E / OTU2 / OTU1、FECテストが含まれる |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主な特長 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
イーサーネット | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SDH/SONET | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OTN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
応用 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RFC2544 テスト |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DTA-100DはRFC2544標準を完全に満たし、トロネットワークでのスループット/Throughput ,レイテンシー/Latency;フレーム損失 そして バックツーバックテストをサポートし、完全なテストレポートを作成できます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

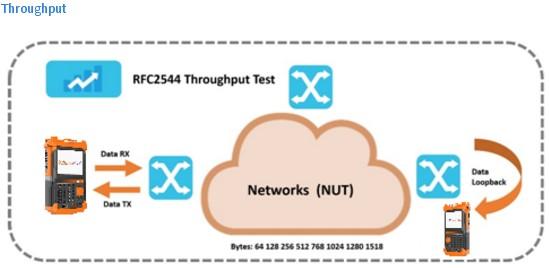

スループット/Throughput |

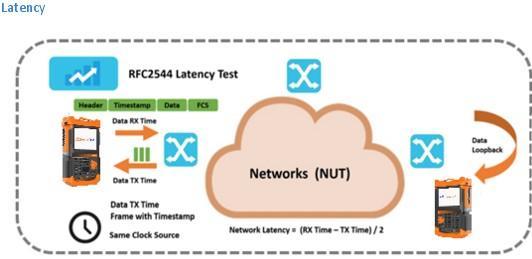

レイテンシー/Latency |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

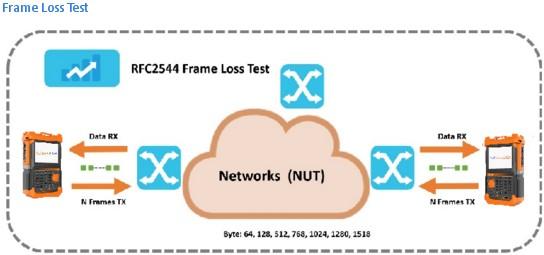

フレーム ロステスト/Frame Loss Test |
バック ツー バック/Back to back Test |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BERT テスト |
マルチストリーム テスト |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

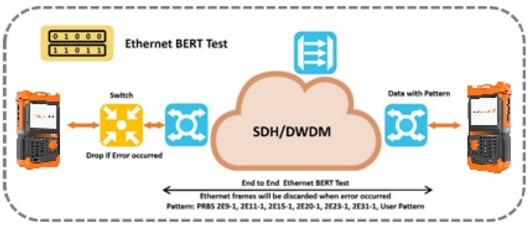

イーサネットBERTテストはSDH BERTテストと同様の原理を採用して います。特別なテストコードを使用してイーサネットフレームを転送し、 ネットワークをテストし受信側でこれらのフレームを分析します。 |

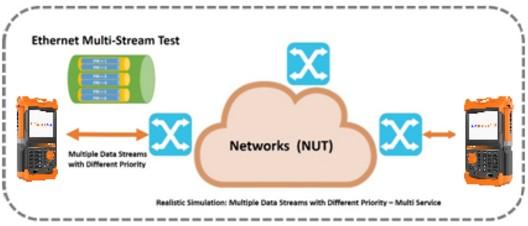

DTA-100Dは、イーサネットネットワークでこれらのサービスの転送能力 をテストするために複数のデータストリームを生成する事をサポートして います。更に、複数のデータストリームを異なる優先度として設定可能です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Y.1564 テスト |
RFC6349 テスト |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RFC2544はイーサネットテストの最も一般的な標準でした。ただし、 屋内ネットワーク設備テスト用に特別に設計されており、屋外フィー ルドテストには適していません。したがって、ITU-T Y.1564samは 通信事業者がイーサネットネットワークサービスの起動と障害診断を 行うために特に導入されました。RFC2544と比較すると、パケット ジッタ識別やQoS測定などの重要なSLA標準が含まれているため、 テスト速度を迅速に向上させ、テスト時間とリソースを節約し、QoS を最適化できます。 |
RFC6349は、Trusteeship IPネットワークにおけるTCPスループットの エンドツーエンドのテストのための実用的な方法を提供し、ユーザー エクスペリエンスの向上を目指しています。 ShinewaytechはDTA- 100DでのRFC6349の詳細なテスト方法を研究および開発しました 。 従って、オペレーターは関連するテスト構成をロードしてテストボタン を開始するだけでテストレポートが得られます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
性能試験 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

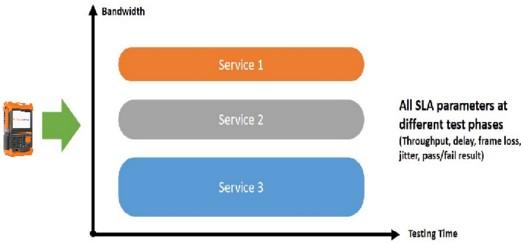

すべてのサービスの構成がチェックされ、正常に検証されると、DTA- 100Dはサービス品質のテストを同時に実行します。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ネットワーク構成テスト |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

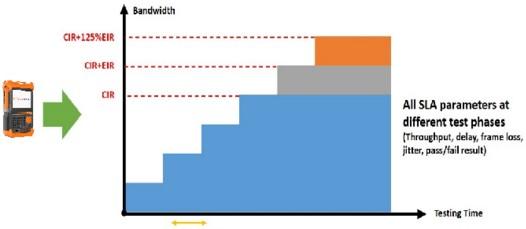

ネットワーク構成テストではすべてのサービスのテストを実施して、 サービス構成が修正されているかどうか及びすべての特定のKPI またはSLAパラメータが満たされ正しいかどうかを確認します。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
シングルポートテスト |

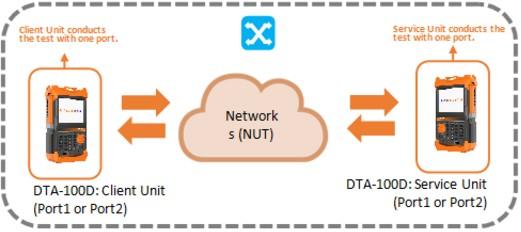

デュアルポートテスト |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
オペレーターは2台のDTA-100D機器を準備する必要があり、 1台の機器はクライアント用、もう1台の機器はサービスユニット用 として機能します。一方、1つのポート(Port1またはPort2)を選択 します。 次に、接続を構築して、クライアントユニットがデータ情報 をサービスユニットに転送します。一方、サービスユニットがその データ情報をクライアントユニットに転送します。最後に、クライア ントユニットがデータ統計を完了し、レポートを作成します。 |

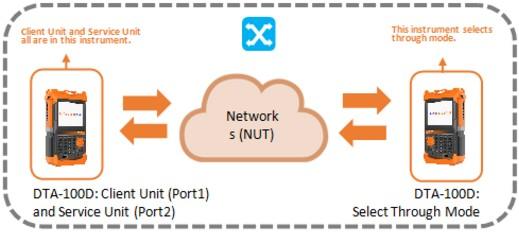

DTA-100Dには2つのポートがあるため、有効に動作可能で、Port1 をクライアントユニットとして、Port2をサービスユニットとして提供して おります。一方、1台のDTA-100Dを使用して、リモート端末でスルー モードを選択します。そして、接続を構築します。クライアントユニットは、 リモート計器経由でデータ情報をネットワークに転送し、サービス ユニットにリターンします。最後に、クライアントユニットはデータ統計を 完了し、レポートを生成します。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SDH/SONETとOTN応用 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

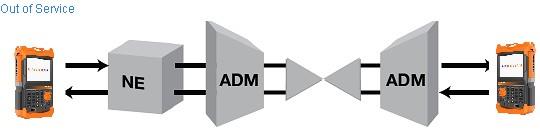

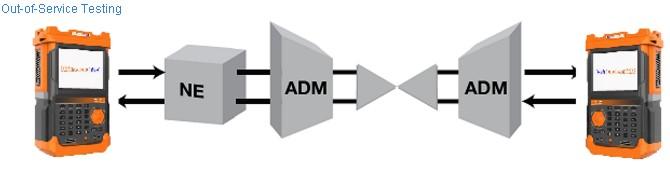

故障中/Out of service |

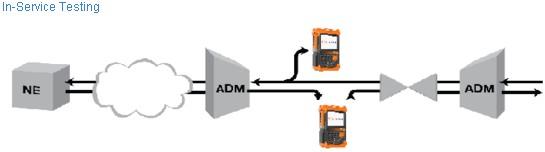

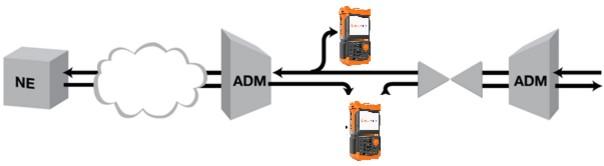

稼働中のテスト/In-service testing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●エンドツーエンドのエラーのない送信確認 ●自動保護切り替え検証 ●VC12/VT1.5までのSDH/SONETマッピング検証 |
●スルーモード ●稼働中の監視保護された監視ポイントまたは光スプリッター ●オーバーヘッドバイトの監視とデコード ●ポインタの監視 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

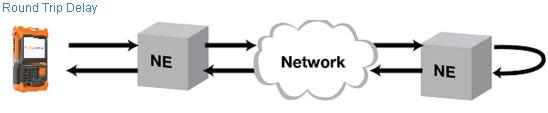

往復遅延/Roud trip delay |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
詳細(英文) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
