●モデルCAA-100A
ケーブル&アンテナ アナライザー |
||||||||||||||||||||||||||||
詳細(英文) | ||||||||||||||||||||||||||||
ShinewayTech社 CAA-100A、スペクトラムアナライザー付きケーブル&アンテナアナライザーは、DTF /周波数リター ンロス、VSWR、ケーブルロス、RFパワーを測定しスペクトラム分析します。 CAA-100Aは、ケーブルとアンテナの測 定とスペクトル分析の2つの機能を統合しています。周波数範囲が1MHz〜4.4GHz、ダイナミックレンジが60dBのケー ブルおよびアンテナアナライザーは、2G / 3G / 4G / WiMAXシステムなどに適しています。スペクトル分析モジュール は、300MHz〜4GHzの周波数と100dBのダイナミックレンジをサポートします。 CAA-100Aシリーズは、新世代のワイ ヤレスネットワークと屋内信号分配をテストするために不可欠な測定器です。 |
||||||||||||||||||||||||||||
◆ケーブルおよびアンテナアナライザー、スペクトラムアナライザー、ターミナルRFパワーメーターおよびRFインラインデジタルパワーメーター機能 ◆ケーブルおよびアンテナアナライザー機能:周波数範囲:1MHz〜4.4GHz、最大60dBのダイナミックレンジ ◆スペクトラムアナライザー機能:周波数範囲:300 MHz〜4 GHz、最大100 dBのダイナミックレンジ ◆ケーブルおよびアンテナアナライザー機能とスペクトラムアナライザー機能がポートテストを共有 ◆2G / 3G / 4G / WiMAXシステムなどに最適 ◆インテリジェントリミット/マーカー/曲線計算 ◆8時間以上の長いバッテリー寿命 ◆7インチカラーLCDタッチスクリーン ◆最適化されたバッチファイル管理:編集/削除/フィルター ◆操作が簡単な優れたマンマシンインターフェイス |
||||||||||||||||||||||||||||
1.複数標準測定モード スペクトル、パワーメーター、障害までの距離(DTF)反射減衰量、DTF電圧定在波比(VSWR)、周波数反射減衰量、 周波数VSWRおよびケーブル損失のテスト。インターフェイスは美しくデザインされ、ユーザー操作は便い易いです。 |
||||||||||||||||||||||||||||
2.プションのパワーメーター USB高性能パワーメータープローブは、機器を接続して電力をテスト および表示するだけでなく、PCを接続して結果を分析する事もできる ため、充分に満足頂けます。終端パワーメーターとインラインデジタル パワーメーターは、様々なレベルのユーザーの要求を満たし信号の テストが可能です。 3.インテリジェントな分析とトレースの分析 CAA-100Aシリーズは、単一または複数セグメントの境界線、マーカー、 および曲線計算を正確に分析できます。 |
||||||||||||||||||||||||||||
4.便利で正確なキャリブレーター:1ポート「Tタイプ」キャリブレーションキットとECAL電子キャリブレーター 正確かつ便利に校正できます。校正されたデータ ポイントが減れば、再校正する必要がなくなり、サービス効率が 向上します。 電子校正機器のECALは、一貫した校正結果を提供し、手動校正で起こり得るエラーを取り除きます。 5.リターンロスとVSWRの瞬時切り替え CAA-100Aケーブルおよびアンテナアナライザーの機能は、反射減衰量とVSWRを同時にテストし、結果を即座に 切り替えることができます。 6.最適化されたバッチファイル管理機能 CAA-100Aシリーズのファイルフィルター機能は、バッチ編集の実装と結果の分析が容易です。 7.フィールド校正ケーブルとパラメーターの取得 CAA-100Aシリーズは、ユーザー入力にケーブルパラメーター(伝播速度、ケーブル損失)を提供する又は既知の ケーブルタイプを選択できます。お客様がケーブルパラメーターについて何も判らない場合は、機器のケーブル 校正ツールでフィールド校正を実行して、正確なケーブルパラメーターが取得できます。 8.手動で周波数を設定するか、又はプリセット周波数を選択します 必要に応じて、お客様が手動でプリセット周波数を設定または選択する事が可能です。 |
||||||||||||||||||||||||||||
Smith/スミス 位相テスト/スミスチャート
|
||||||||||||||||||||||||||||
9.省エネ、環境保護、ヒューマンインターフェイス設計 CAA-100シリーズは、低電力設計であり、大容量の充電式リチウム電池とACアダプターのデュアル電源を備え、 8時間以上の連続電池動作が可能です。ショートカットキーは、4つの表示モードの設定が可能です:周囲の状況 に応じて、普通、白&黒、ハイライトそしてナイトビジョンです。 10.スペクトル分析モジュール スペクトル分析モジュールは、300MHz〜4GHz、100 dBのダイナミックレンジ、-130dBm DANL @ RBW = 1kHzに 対応しています。スペクトル測定、電界強度分析、干渉、その他のテストを提供できます。 |
||||||||||||||||||||||||||||

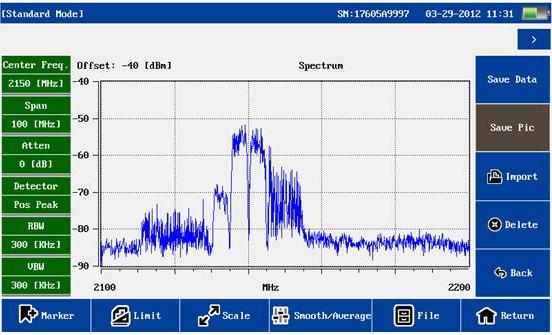

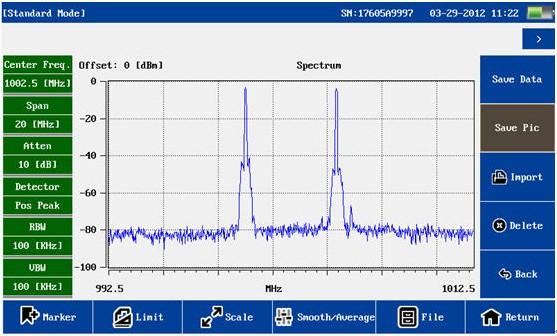

(1)スペクトラムテスト機能
|
(2)アンテナテスト機能(WCDMA)
|

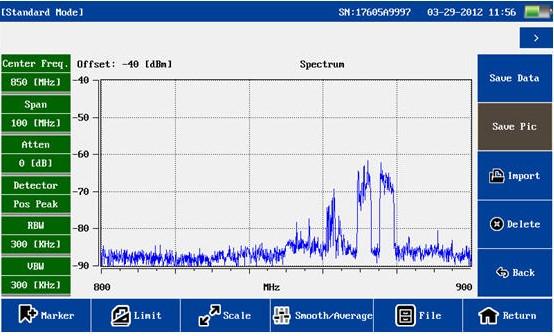

CDMA
|
||||||||||||||||||||||||||
11.CAA Workbench PCソフトウェア (1)データ管理機能 ●CAA-100aホストとPC間のファイルのアップロードとダウンロード ●ローカルファイルを開いてローカルに保存するなど、PCとファイルをやり取りする ●レポートの印刷プレビューと印刷をサポートします。会社名、試験パラメータ、測定時間等の情報を完全に表示する (2)アプリケーションツール機能 ●障害までの距離 ●スミスチャートに変換 ●電卓 ●信号規格の編集 ●ケーブルパラメータの編集 (3)データ分析 ●マーカー ●限界線 ●スケール ●反射減衰量とVSWRの切り替え |
||||||||||||||||||||||||||||
詳細な仕様に関しましては以下ご参照下さい。⇒参照(ホームページ) |
||||||||||||||||||||||||||||
