●モデルCAA-100B
ケーブル&アンテナ アナライザー |
|||||||||||||||||||||
取説(PDF) ユーザーマニュアル |
|||||||||||||||||||||
ShinewayTech社 CAA-100ケーブル&アンテナアナライザーは、負荷の周波数のリターンロスとVSWRをテストできま す。また、リターンロス、DTFのVSWR(障害までの距離)、およびケーブルロスが得られます。お客様は、ケーブルと アンテナシステムの接続が信頼できるかどうかに関係なく、簡単に分かります。周波数範囲1MHz-6GHzおよび60dBの ダイナミックレンジを持つCAA-100シリーズは、2G / 3G / 4G / 5G / WiFiシステムなどに適応しています。 CAA-100シリーズは、新世代のワイヤレスネットワークに必要な測定機器です。 |
|||||||||||||||||||||
◆周波数範囲:1MHz〜6GHz; G / 3G / 4G / WiFiシステム等に適しています。 ◆最大60dBのダイナミックレンジ ◆インテリジェントなリミット/マーカー/曲線計算 ◆8時間以上の長いバッテリー寿命 ◆7インチカラーLCDタッチスクリーン ◆最適化されたバッチファイル管理:編集/削除/フィルター ◆操作が簡単な優れたマンマシンインターフェイス |
|||||||||||||||||||||

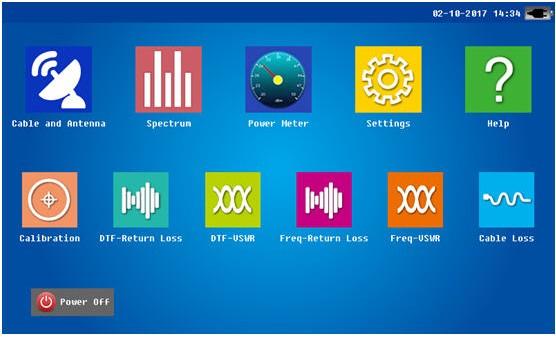

1.複数標準測定モード スペクトル、パワーメーター、障害までの距離(DTF)反射減衰量、DTF電圧定在波比(VSWR)、周波数反射減衰量、 周波数VSWRおよびケーブル損失のテスト。インターフェイスは美しくデザインされ、ユーザー操作は便い易いです。 |
|||||||||||||||||||||
2.プションのパワーメーター USB高性能パワーメータープローブは、機器を接続して電力をテスト および表示するだけでなく、PCを接続して結果を分析する事もできる ため、充分に満足頂けます。接続されるパワーメーターとインライン デジタルパワーメーターは、様々なレベルのユーザーの要求を満たし 信号のテストが可能です。 3.インテリジェントな分析とトレースの分析 CAA-100Aシリーズは、単一または複数セグメントの境界線、マーカー、 および曲線計算を正確に分析できます。 |
|||||||||||||||||||||

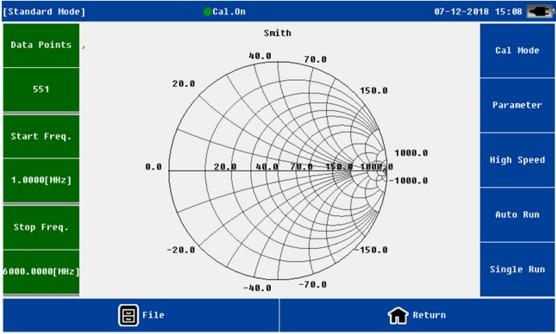

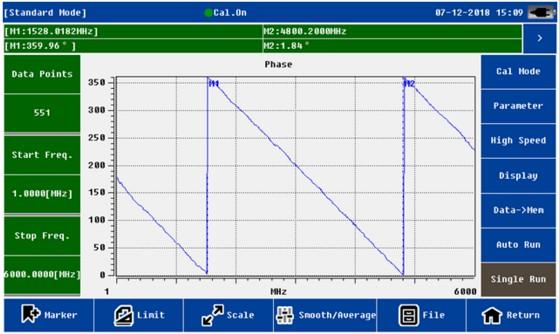

4.便利で正確なキャリブレーター:1ポート「Tタイプ」キャリブレーションキットとECAL電子キャリブレーター 正確かつ便利に校正できます。校正されたデータ ポイントが減れば、再校正する必要がなくなり、サービス効率が 向上します。 電子校正機器のECALは、永続的な校正結果を提供し、手動校正で起こり得るエラーを取り除きます。 5.リターンロスとVSWRの瞬時切り替え CAA-100Aケーブルおよびアンテナアナライザーの機能は、反射減衰量とVSWRを同時にテストし、結果を即座に 切り替えることができます。 6.最適化されたバッチファイル管理機能 CAA-100Aシリーズのファイルフィルター機能は、バッチ編集の実装と結果の分析が容易です。 7.フィールド校正ケーブルとパラメーターの取得 CAA-100Aシリーズは、ユーザー入力にケーブルパラメーター(伝播速度、ケーブル損失)を提供する又は既知の ケーブルタイプを選択できます。お客様がケーブルパラメーターについて何も判らない場合は、機器のケーブル 校正ツールでフィールド校正を実行して、正確なケーブルパラメーターが取得できます。 8.手動で周波数を設定するか、又はプリセット周波数を選択します 必要に応じて、お客様が手動でプリセット周波数を設定または選択する事が可能です。 9.Smith/スミス 位相テスト/スミスチャート |
|||||||||||||||||||||
10.省エネ、環境保護、ヒューマンインターフェイス設計 CAA-100シリーズは、低電力設計であり、大容量の充電式リチウム電池とACアダプターのデュアル電源を備え、 8時間以上の連続電池動作が可能です。ショートカットキーは、4つの表示モードの設定が可能です:周囲の状況 に応じて、普通、白&黒、ハイライトそしてナイトビジョンが有ります。 11.CAA Workbench PCソフトウェア (1)データ管理機能 ●CAA-100aホストとPC間のファイルのアップロードとダウンロード ●ローカルファイルを開いてローカルに保存するなど、PCとファイルをやり取りする ●レポートの印刷プレビューと印刷をサポートします。会社名、試験パラメータ、測定時間等の情報を完全に表示する (2)アプリケーションツール機能 ●障害までの距離 ●スミスチャートに変換 ●電卓 ●信号規格の編集 ●ケーブルパラメータの編集 (3)データ分析 ●マーカー ●限界線 ●スケール ●反射減衰量とVSWRの切り替え |
|||||||||||||||||||||
詳細な仕様に関しましては以下ご参照下さい。⇒参照(ホームページ) |
|||||||||||||||||||||
|
|||||||||||||||||||||
