モデル OCI-20BN 光コネクタ検査機器

ネットワークの信頼パートナー(Shineway社)
画像クリック⇒拡大
詳細(英文)

メーカホームページご参照下さい。
マイクロスコープ
光コネクタ検査機器
 ・モデル OCI-20BN光コネクタ検査機器


OCI-20BN-W 無線マイクロスコープ

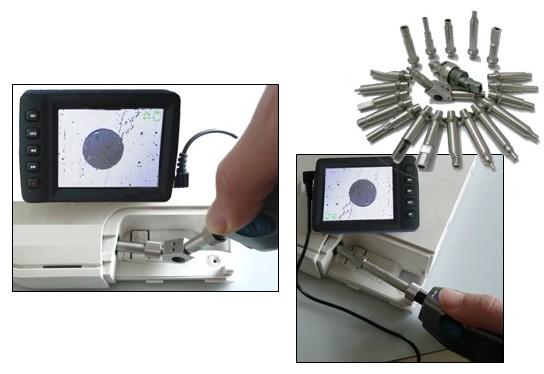

OCI-20BNは、光ファイバおよびコネクタの端面のクリーンな状態をチェックするためのポータブル光ファイバ
コネクタ検査装置で、品質の低下や不適切な洗浄によるエラーを無くすためのベンチトップ及び光ファイバネット
ワークの設置技術者にとって必要なデバイスです。 OCI-20BNは、コネクタ/ファイバ端面で優れた表示を提供し、
コンピュータや外部装置を必要とせずに、ファイバ端面の画像/ビデオを単独で記録および保存することが可能です。

◆各種コネクタに対応可能      ◆外付けモニタでの拡張表示可能    ◆オーディオ&ビデオ録画
◆マルチメディア再生         ◆直接読み書き可能なフラッシュディスク
◆大容量:最大16GBのTFカード   ◆USB2.0によるデータ転送        ◆小型・小型・軽量
◆30種類以上の高精度チップまたは検査ソリューション用にカスタマイズ    ◆ハンディ現場でのテスト

仕様/モデル
OCI-20BN
画面の視野
316.5x285um
ズーム
スコープ:400X(12X:光ズーム);ディスプレイ:200X
解像度
0.5um
焦点
自動調整
センサー
1/3 IN CCD, 黒&白
ディスプレイ
2.7inch LCD(960x240)
ビデオ/オーディオ記録
Yes(タイミング表示付きビデオ)
オーディオ出力
イヤホンジャック:左20mW,右20mW
保存
TFカード(32GBまでの保存)
コネクタ
SC/FC/LC/E2000?MU/ST 等 (PC/APC, male&female)
接続性
USB/Card Reader(SD/MMC)
電源
リチウムバッテリー(1800mAh)/パワーアダプタ(DC5V,2A)
バッテリー寿命

≧3時間(連続動作)

重さ/サイズ
110g/プローブ;85g/モニター
重さ/サイズ
180x22x56mm /プローブ;78x42x56mm /モニター
項目
内容
個数
OCI-20BN プローブ パッチコード/アダプタ内等のコネクタからファイバー端面テストを実施する
1pc
OCI-20BN ディスプレイ 画像を表示する
1pc

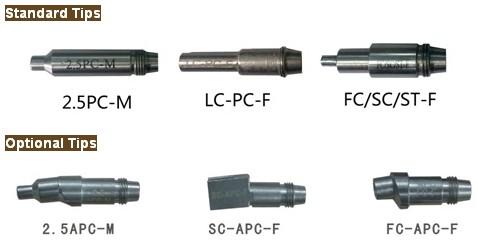

チップ SC-PC-F, FC-FC-F, LC-PC-F, 2.5-M
1pc/type
その他 8G TFリーダー/1pc, リチウムイオン/2pcs., 充電器/1pc, USBワイヤー/1pc. イヤホンコード/1pc. ケース/1pc.
