◆１２．５＋ Gb/s変調器
OC-192データレートやFECに適用される低損失、広帯域強度変調器
ネガティブ プリ・チャープ又はゼロチャープ
| Z-Cut Fixed Pre-chirp | X-Cut Zero-chirp | |
| 挿入損失 | ＜3ｄB | |
| バンド幅(3dB) | ＞12.5GHｚ | |
| 変調ポートVpｉ(@1GHz) | ＜4.5V | ＜5.0V |
| Vpi PRBS@40Gb/s | ＜5V | ＜5.5V |
| DC バイアス（Vpi) | ＜10V | |
| S11（0.13～30GHz） | ＜-10ｄB | |

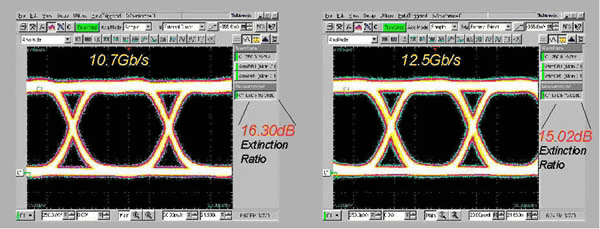

| RF消光比 | ＞13ｄB | |
| ゼロ光深度(@DC） | ＞20ｄB | |
| 光リターンロス | ＞45ｄB | |
| アルファチャープファクター | -0.7±0.1 | 0.0±0.1 |
| パッケージサイズ | 88.4×8.9×8.9（mm） | |
| RFコネクター | Female Ｋ | |
| 動作波長 | 1.55μm（C，Lバンド） | |
| 入力ファイバー | PM | |
| 出力ファイバー | SM又はPM | |
| 光コネクター | FC/PC（標準） （FC/APC、その他） | |
| オプション | Ultra-low insertion loss / Integrated monitor photodiode / Integrated attenuator (VOA) / Integrated phase modulator / Dual complementary outputs / Custom alpha chirp factors / 1.06 & 1.3 micron operating wavelengths | |
