◇ コンパクトEDFA
製品名 : MSA準拠 経済価格プリアンプEDFA(ゲインブロック)
MSA Compact Low Cost Pri-Amplifier EDFA
(Gain Block)
Lightwaves2020社,
|
|
|
|
|
|
|
|
|
|
詳細(英文) |
|
|
|
|
|
|
◇概 要
Lightwave2020社のMSA準拠コンパクトゲインブロックEDFAはシングルチャンネル又はバンドチャンネル応用として設計されました。
当製品は現在お使いの高価な価格のEDFAの交換用として直接,低価格に抑えた高性能なMSA準拠製品です。
EDFAゲインブロックは980nm励起用レーザ,入出力アイソレータと入出力モニタ,並びに最適なエルビュームドープファイバーが
含まれております。これらのコンポーネントはコンパクトな70x 90x 12mmのパッケージに組み込まれております。
お客様よくご存知のMSAコンパチ20-ピンインターフェースは制御電子回路と情報通信をするデバイスも含める事が可能です。
Lightwave2020社MSA準拠EDFAはTelcordiaに準拠しております。
|
|
◇特長/長所
●コンパクトサイズ( 70 x 90 x 12mm) ●入力モニター/アイソレータ
●出力モニター/アイソレータ ●低消費電力 ●経済価格
●ユーザフレンドリー20pinインターフェース ●980nm励起レーザ
◇応 用
●シングルチャンネル又は狭帯域バンド増幅 ●デジタルCATV
●メトロポリタン(首都圏)並びにアクセスネットワーク ●長距離ネットワーク
●スイッチマトリックス ●光クロスコネクト ●光Add/Dropモジュール
●伝送線カードの増幅 ●パワー等価化とプリエンファシス回路
|
|
|
|
|
|
|
|
◇Gain Block ピンアサイメント
|
|
|
◇仕 様
|
|
|
|
パラメータ(光学)
|
仕様値
|
Min.
|
Typ.
|
Max.
|
動作波長範囲
|
1528nm
|
-
|
1562nm
|
入力光パワー
|
-30 dBm
|
-
|
-10 dBm
|
信号ゲイン (@Pin:-30dBm,λ:1562nm) |
20/25dB
|
-
|
-
|
NF(雑音指数)
|
Pin:-30dBm, Pout:-5dBm |
-
|
-
|
5.5 dB
|
Pin:-20dBm, Pout:-5dBm |
-
|
-
|
6.0 dB
|
Pin:-10dBm, Pout:-5dBm |
-
|
-
|
7.5 dB
|
偏光依存ゲイン(PDG)
|
-
|
-
|
0.5dB
|
偏光モード分散(PMD)
|
-
|
-
|
0.5 ps
|
反射減衰量 (励起光 LD off)
|
35 dB
|
-
|
-
|
動作温度範囲
|
-5℃
|
-
|
70℃
|
ファイバーピッグテール
|
SMF-28, 900 umルースチューブ
|
サイズ
|
70(L) x90(W) x 12(H)mm
|
|
入出力モニタPD仕様(電気)
|
Min.
|
Typ.
|
Max.
|
入力モニタPD応答性
|
30 uA/mW
|
-
|
75 uA/mW
|
出力モニタPD応答性
|
4 uA/mW
|
-
|
25 uA/mW
|
モニタPD逆電圧
|
-
|
5 V
|
20 V
|
モニタPD順方向電圧
|
-
|
-
|
10 mV
|
暗電流(5V, 20℃)
|
-
|
-
|
1 nA
|
|
Un-cooled Pumpレーザ
|
Min.
|
Typ.
|
Max.
|
励起レーザ閾電流
|
-
|
-
|
60mA
|
励起レーザ順方向電流(BOL)
|
-
|
240mA
|
370mA
|
励起レーザ順方向電圧
|
-
|
1.55 V
|
2.0 V
|
励起レーザ逆方向電流
|
-
|
-
|
2.0 V
|
|
TEC cooled Pumpレーザ |
Min.
|
Typ.
|
Max.
|
励起レーザ閾電流 |
-
|
-
|
50mA
|
励起レーザ順方向電流(BOL) |
-
|
-
|
250mA
|
励起レーザ順方向電圧 |
-
|
-
|
2.5 V
|
励起レーザ逆方向電圧 |
-
|
-
|
2.0 V
|
TEC 電流(Max.:ΔT:50℃) |
-
|
1.1 A
|
1.3 A
|
TEC 電圧(Max.:ΔT:50℃) |
-
|
2.4 V
|
2.9 V
|
サーミスタ抵抗(50℃) |
9.5kΩ
|
10kΩ
|
10.5kΩ
|
|
|
ピンNo.
|
機能
|
1
|
接地, Option パワーモニターPD
|
2
|
入力モニターPDカソード(-)
|
3
|
入力モニターPDアノード(+)
|
4
|
出力モニターPDカソード(-)
|
5
|
出力モニターPDアノード(+)
|
6
|
サーミスタ
|
7
|
励起レーザダイオードアノード(+)
|
8
|
同上
|
9
|
励起backfacet
モニターPDカソード(-)
|
10
|
励起backfacet
モニターPDアノード(+)
|
11
|
TECアノード(+),
(NC for Un-cooled)
|
12
|
同上
|
13
|
同上
|
14
|
TECアカソード(-),
(NC for Un-cooled)
|
15
|
同上
|
16
|
同上
|
17
|
接地, 励起レーザダイオード
|
18
|
サーミスタ
|
19
|
励起レーザダイオードカソード(-)
|
20
|
同上
|
|
|
|
|
◇安全情報 静電防止のために
|
モジュール内のレーザダイオードと
フォトダイオードは容易に静電気に
よって破壊される恐れがあります。
当製品をご使用になる際はリスト
ストラップや工作物の表面をグラウ
ンドに落とした状態で静電防止技術
をご利用下さい。
なお機器の用いられない場合は
静電気の発生しない環境下に
保存するようにして下さい。
|
|
|
|

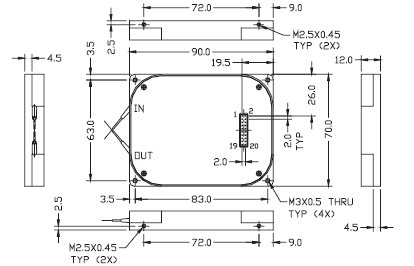

◇サイズ (mm)
|
|

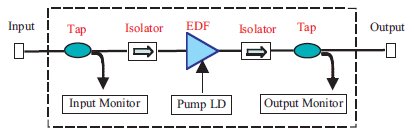

◇機能ダイヤグラム
|
|
|
|
|
|
|
|
|

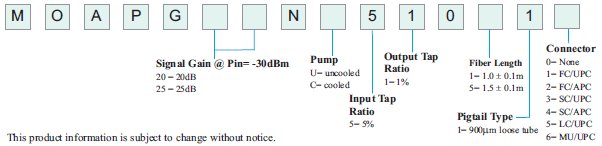

◇ご注文方法
|
|
|
|
|
|
|
|
|
|
|
