◇ コンパクトEDFA
製品名 : MSA準拠全機能プリ・アンプ EDFA
MSA Compliant Full Function Pre-Amplifier EDFA
Lightwaves2020社,
|
|
|
|
|
|
|
|
|
詳細(英文) |
|
|
|
◇概 要
Lightwave2020社のMSA準拠シングルチャンネル全機能EDFAは様々な光信号の増幅機能を有する経済価格でかつコンパクトな
パッケージのデバイスです。
当製品は高精度のAGC(自動利得制御)と早い一時の抑圧,自動定出力制御と自動定電流制御をRS232のインターフェース
を通して供給されます。 Lightwave2020社MSA準拠EDFAはTelcordiaに準拠しております。
|
|
|
|
|
|
|
|
◇特長/長所
●コンパクトサイズ( 70 x 90 x 15mm) ●フィールドにてグレードを上げる事が可能です
●多制御モード:APC(自動パワー制御), ACC(自動電流制御),AGC(自動利得制御)
●包括的なリポート(入出光パワー,励起光源出力の状況とモジュールの温度)
●デジタルインターフェース(RS232, I2C オプション) ●低NF(雑音指数)
◇応 用
●シングルチャンネル又は狭帯域バンド増幅 ●首都圏とアクセスネットワーク
●長距離ネットワーク ●シングルチャンネル又はDWDMサブ・システム
●光クロスコネクト ●光スイッチマトリックス ●光Add/Dropモジュール
●伝送線カードの増幅器 ●パワー等価化とプリエンファシス回路 ●デジタルCATV
|
|
|
◇仕 様
|
|
|
|
◇ファームウエア 機能,モニター,警報
|
|
|
|
パラメータ(光学)
|
仕様値
|
Min.
|
Typ.
|
Max.
|
動作波長範囲
|
1528nm
|
-
|
1562nm
|
入力光パワー
|
-30 dBm
|
-
|
-10 dBm
|
信号利得(ゲイン) (@Pin:-30dBm,1562nm) |
20dB
25dB
|
-
-
|
-
-
|
NF(雑音指数)
|
Pin:-30dBm, Pout:-5dBm |
-
|
-
|
5.5 dB
|
Pin:-20dBm, Pout:-5dBm |
-
|
-
|
6.0 dB
|
Pin:-10dBm, Pout:-5dBm |
-
|
-
|
7.5 dB
|
偏光依存利得(PDG)
|
-
|
-
|
0.5dB
|
偏光モード分散(PMD)
|
-
|
-
|
0.5 ps
|
反射減衰量 (励起光 LD off)
|
35 dB
|
-
|
-
|
動作温度範囲
|
-5℃
|
-
|
70℃
|
ファイバーピッグテール
|
SMF-28, 900 umルースチューブ
|
サイズ
|
70(L) x90(W) x 15(H)mm
|
|
パラメータ(電気)
|
Min.
|
Typ.
|
Max.
|
入力モニタ精度
|
-0.5dB
|
-
|
+0.5dB
|
出力モニタ精度
|
-0.5dB
|
-
|
+0.5dB
|
電源電圧
|
3.1 V
|
3.3 V
|
3.5 V
|
消費電力(un-cooled)/(cooled)
|
-
|
1W/3W
|
2W/6W
|
Coldスタート処理時間
|
-
|
-
|
10 s
|
Warmスタート処理時間
|
-
|
-
|
0.1 s
|
|
|
ピンNo.
|
仕様
|
ファームウエア
機能
|
・フィールド更新可能
|
・AGCモード
|
・ACCモード
|
・リセット
|
・無効
|
・消音(ミュート)
|
モニター
|
・全入力光パワー
|
・全出力光パワー
|
・励起状況
|
・モジュールの温度
|
警報
|
・信号損失の警報
|
・出力信号損失の警報
|
・モジュール温度の警報
|
・励起レーザ温度の警報
|
・励起バイアス電流の警報
|
|
|
◇安全情報 静電防止のために
|
モジュール内のレーザダイオードと
フォトダイオードは容易に静電気に
よって破壊される恐れがあります。
当製品をご使用になる際はリスト
ストラップや工作物の表面をグラウ
ンドに落とした状態で静電防止技術
をご利用下さい。
なお機器の用いられない場合は
静電気の発生しない環境下に
保存するようにして下さい。
|
|
|
◇ピンアサイメント
|
|
|
|
ピン
|
機能
|
ピン
|
機能
|
1 |
+3.3 V
|
2
|
+3.3 V
|
3
|
NG
|
4
|
NG
|
5
|
GND
|
6
|
GND
|
7
|
RS232
|
8
|
RS232
|
9
|
GND
|
10
|
GND
|
11
|
NC
|
12
|
リセット 入力(Active:L)
|
13 |
増幅器無効・入力,(Active:H)
|
14
|
出力パワーミュート入力(Active:H)
|
15
|
ケース温度・警報(Active:H)
|
16
|
COMMON 警報(Active:L)
|
17
|
励起レーザ温度・警報(Active:H)
|
18
|
励起レーザバイアス警報(Active:H)
|
19
|
入力損失・警報(Active:H)
|
20
|
出力パワー損失・警報(Active:H)
|
21
|
入力パワーモニタ・GND
|
21
|
出力パワーモニタ・GND
|
23
|
入力パワーモニター
|
24
|
出力パワーモニター
|
25
|
GND
|
26
|
GND
|
27
|
NC
|
28
|
NC
|
29
|
+3.3 V
|
30
|
+3.3 V
|
|
|
|
|
◇サイズ (mm)
|
|
|
|
|
|
|

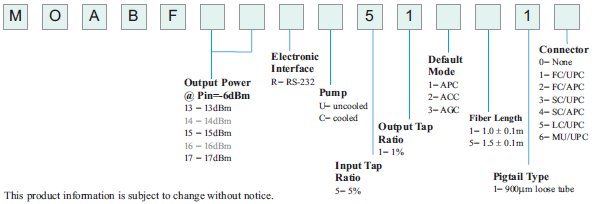

◇ご注文方法
|
|
|
|
|
|
|
|
|
|
|
