◇ 光スイッチ
製品名 : 小型1x2 SM 光スイッチ
Miniature 1x2 Single-Mode Optomechanical Switch
Lightwaves2020社,
|
|
|
|
|
|
|
|
|
詳細(英文) |
|
|
|
|
|
◇概 要
当社のシングルモード1x2光スイッチは広帯域の波長領域(1260-1360nm, 1510-1610nm)にて動作し,小型の低挿入損失の
ラッチング,ノン・ラッチング対応に対応するデバイスです。
|
|
|
|
|
|
|
|
◇特長/長所
●小型(22mm:L x 12mm:W x 10mm:H) ●低挿入損失 ●広帯域の波長領域
●ラッチング,ノン・ラッチングオプション
◇応 用
●ネットワークスイッチング ●ネットワーク保護と復帰 ●テスト機器 ●光Add/Drop
|
|
|
◇仕 様
|
|
|
パラメータ
|
仕様値
|
1.3um or 1.55umデバイス
|
1.3um & 1.55umデバイス
|
動作波長範囲
|
1260-1360nm or
1510-1610nm
|
1260-1360nm &
1510-1610nm
|
挿入損失
|
< 0.5dB(P グレード);
<0.7 dB(A グレード)
|
< 0.8dB(P グレード);
<1.0 dB(A グレード)
|
WDL(波長依存損失)
|
< 0.2 dB
|
< 0.3 dB
|
PDL (偏波依存損失)
|
< 0.05dB
|
反射減衰量
|
> 55 dB
|
クロストーク
|
> 60 dB
|
再現性
|
< ± 0.02 dB
|
許容入力光パワー
|
500 mW
|
スイッチング時間
|
< 3ms( 1.0 typical)
|
耐久性
|
> 10百万 サイクル
|
スイッチング電圧
|
4.5 〜 5.0 V
|
動作/ 保存温度
|
-5〜70℃ / -40〜 85℃
|
サイズ
|
22(L) x 12(W) x 10(H)mm
|
|
|
|
|

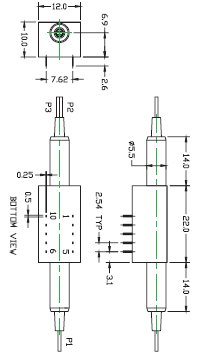

◇サイズ (mm)
|
|
|
|
|
|
|
◇電気的構成
|
|
ラッチング型
光パス
|
電気制御
|
センサーの状態
|
Pin 1
|
Pin 5
|
Pin 6
|
Pin 10
|
Pin 2-3
|
Pin 3-4
|
Pin 7-8
|
Pin 8-9
|
P1 - P2
|
V+
|
GND
|
-
|
-
|
開
|
閉
|
閉
|
開
|
P1 - P3
|
-
|
-
|
GND
|
V+
|
閉
|
開
|
開
|
閉
|
ノン・ラッチング型
光パス
|
電気制御
|
センサーの状態
|
Pin 1
|
Pin 10
|
Pin 2-3
|
Pin 3-4
|
Pin 7-8
|
Pin 8-9
|
P1 - P2
|
V+
|
GND
|
開
|
閉
|
閉
|
開
|
P1 - P3
|
-
|
-
|
閉
|
開
|
開
|
閉
|
|
|
|

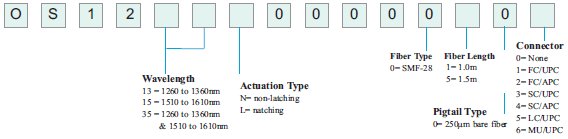

◇ご注文方法
|
|
|
|
|
|
|
|
|
|
|
|
