◇可変アッテネータ(VOA)
製品名 : 16チャンネルVOA
16 Channel Variable Optical Attenuator
Lightwaves2020社,
製品名 : 16チャンネルVOA
16 Channel Variable Optical Attenuator
Lightwaves2020社,
当社の液晶を用いた16ch.可変アッテネータ(VOA)は光ネットワーク内のパワーマネージメントを電圧制御によって行なうデバイス
です。各デバイスモジュールは40dBまでのアッテネーションのダイナミックレンジがありC-バンド，L-バンド並びにC+Lバンドの波長
に対応します。
モジュールは0-5VDCで動作します｡
●小さな取り付け面積
●ドライバー内臓
●稼動パーツ無しで連続チューニング可能
●耐メカニカルな振動性
●広範囲な波長動作特性
●低PDL/低波長依存損失(WDL)
●バックラッシュやヒストリシスの無い僅かなチューニングスロープ
●経済価格
◇応 用
●DWDMシステム内のチャンネルバランシング
●光Add/Dropモジュールやクロスコネクトのパワー等価
●光EDFAのゲインチルトやパワー調整
●レシーバーの保護
|
パラメータ
|
Normal-on
|
Normal-off
|
||
|
グレードP
|
グレードA
|
グレードP
|
グレードA
|
|
|
動作波長範囲
|
C-バンド，L-バンド，又はC-バンド&L-バンド
|
|||
|
減衰範囲
|
Min. 20, 30 又は 40
|
Min. 21又は 33
|
||
|
挿入損失
|
Max. 1.0 dB
|
Max. 1.2 dB
|
Max. 1.1 dB
|
Max. 1.3 dB
|
|
PLD @ 10dB
|
Max. 0.15 dB
|
Max. 0.2 dB
|
Max. 0.25 dB
|
Max. 0.3 dB
|
|
WDL@10dB
|
Max. 0.4 dB @ C-バンド又は L-バンド
|
|||
|
PMD
|
Max 0.1 ps
|
|||
|
クロマテック分散
|
Max 0.2 ps/nm
|
|||
|
反射減衰量
|
Min 45 dB
|
|||
|
減衰解像度
|
Min.連続 dB/mV
|
|||
|
最大光パワー
|
Min. 300mW
|
|||
|
立上り/下り応答時間
|
Max. 5ms/ Max. 35ms( -5℃〜23℃)， Max. 15ms( 23℃〜70℃)
|
|||
|
駆動電圧(DC)
|
0〜5VDC
|
|||
|
供給電圧(DC)
|
+5VDC
|
|||
|
消費電力
|
Max. 200 mW
|
|||
|
動作/ 保存温度
|
-5〜70℃/ -40〜85℃
|
|||
|
ファイバーピッグテール
|
1m+/-0.1m
|
|||
|

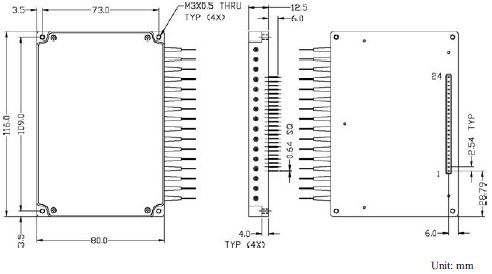

サイズ
|
80x 116x 12.5mm
|
|||
