薄膜フィルタ(TFF)コーティング
製品名 : 蛍光フィルタ
Fluorescence Filter

Lightwaves2020社,
詳細(英文)

◇概 要
Lightwaves2020の蛍光フィルタは特殊な設計又は共焦点顕微鏡像の製造等の応用に用いられます。高精度の
当社の優れた光コーティング技術を用いることによって,Lightwaves2020の蛍光フィルタは低自動蛍光特性,
高透過特性並びに高ブロッキング特性を持ち更に高持続性と信頼性を持っております。
広帯域の波長範囲並びに高ブロッキング薄膜フィルタ(TFF)を分光器の応用に適用下さい。

当社は標準蛍光フィルターセット並びにお客様の特殊用途に合ったカスタム設計のフィルタを提案させて頂きます。

◇特 長
高透過特性:>90%
高反射率(ダイクロイックビームスプリッタ):>98%
急峻スロープ
優れた環境信頼性と持続性を持ったハードダイエレクトリックコーティング

◇標準蛍光フィルターセット
蛍光色種類
Exciter
Emistter
Dichroic
CWL(nm)
BW(nm)
CWL(nm)
BW(nm)
反射率(nm)
CFP
438
20
483
30
426-450
CY3
531
30
593
75
499-555
CY5
628
60
692
70
594-651
DAPI
377
50
447
50
344-404
FITC
482
30
536
40
466-500
GEP
472
40
520
50
442-488
Texas Red
562
40
624
60
530-585
TRITC
543
50
593
55
499-555
YFP
500
20
542
30
488-513

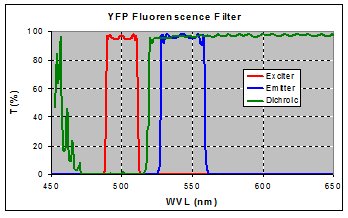

サンプルスペクトラム
優れた均一性
下図に示されているように当製品は均一性に優れております。
例えば3"x3"ウエーハ上の中心波長の変動は0.5mm以下になります。
したがって大きいNA並びに大きなビーム径にシステムにはより良い像が
得られます。

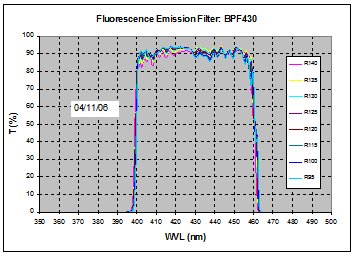

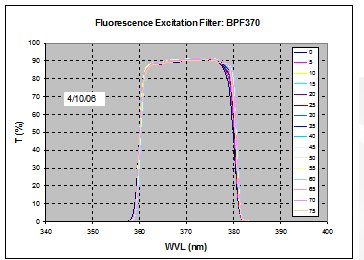

高い透過率特性
当社の蛍光フィルターは優れた透過特性を持っており且つ又UV帯域にて
85%以上の透過率並びに可視域にて90%以上の透過特性を持っております。
(下記スペクトラムは背面にARコーティングが施される以前に測定したものです)

お問い合わせ
株式会社ネオトロン
