◇チューナブルフィルタ(波長可変フィルタ)

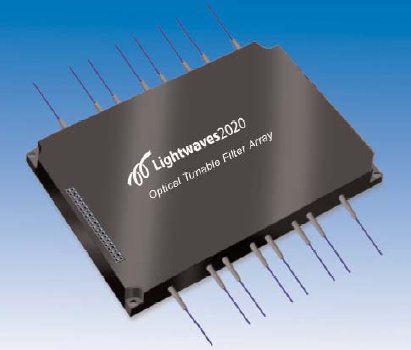

製品名 : チューナブルフィルタアレー
Tunable Filter Array
Lightwaves2020社,
製品名 : チューナブルフィルタアレー
Tunable Filter Array
Lightwaves2020社,
当社の広帯域チューナブルフィルタアレーはTFFフィルタを回転させる事によって得られそのフィルタは8ch.マイクロモータ駆動の
光チューニングフィルタです。広帯域の波長チューニング範囲と形状は多くの当社の薄膜フィルタから選択され作られます。
また100GHz又は50GHzチャンネル間隔のチューナブルフィルタはオプションです。
チューナブルフィルターアレーは最大チューナブル波長範囲，最小の挿入損失並びに最適な偏波依存性が得られるように設計
されております。この事はとりもなおさず有効価格で様々なチューナブルデバイスとして用いられ特にROADMの応用として
用いられております。
●100GHz 又は 50GHzチャンネルスペーシング
●フラットトップフィルタ
●8チャンネルアレー

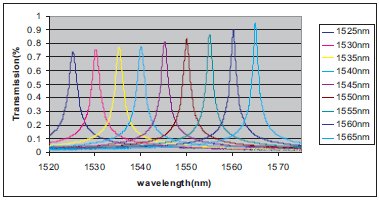

●40nm広帯域波長チューニング範囲
●波長範囲：C-,L-,又はS-バンド
●連続チューニング
●低挿入損失
●低PDL/低偏波依存損失
●経済価格
◇応 用
●ROADMのチューナブルAdd/Dropモジュール
●チューナブルレーザ並びに白色光源のチューニング
●光テスト機器
●センサー応用機器
●DWDMネットワーク内のチャンネル選択
|
パラメータ
|
仕様値
|
||
|
波長帯域
|
Cバンド:
1520-1565 nm |
Lバンド:
1570-1610 nm |
C+Lバンド:
1485-1520nm |
|
チャンネルスペース
|
100 or 50 GHz
|
||
|
最大挿入損失
|
< 1.5 dB
|
||
|
PDL
|
< 0.05 dB
|
||
|
最大反射減衰量
|
<-50 dB
|
||
|
最大クロマティック分散
|
± 15 ps/nm
|
||
|
温度安定性
|
< 1.0 pm/℃
|
||
|
バンド幅( for 100GHz)
|
< 0.4 nm @ 0.5 dB down, < 1.2 nm @ 25 dB down
|
||
|
チューニング精度
|
連続チューニング
|
||
|
最大チャンネル数
|
8 ch.
|
||
