チューナブルフィルタ(波長可変フィルタ)

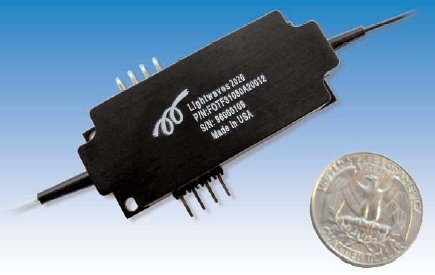

製品名 : αチューナブルフィルタ
α Tunable Filter

Lightwaves2020社,
詳細(英文)

◇概 要
当社のαチューナブルフィルタは広帯域の波長範囲をチュ-ニング出来る性能が御座います。波長チューニングは電圧制御によって
達成されます。標準の波長スキャ二ング周波数は1KHz以上です。
チューニングフィルターは動作波長並びにスキャ二ング範囲によってお客様仕様にて対応させて頂きます。また当製品の低PDL
(偏波依存損失)特性に加えてTECパッケージを持った優れた熱安定性を持っております。

◇特長/長所
優れた熱安定性
高速スキャニング特性
小型パッケージ製品
波長チューニング範囲はお客様仕様に対応
高解像度のため高精度な分光測定可能
低挿入損失
低PDL/低偏波依存損失

◇応 用
高解像光分光解析(OSA)
光特性のモニタリング(OMP)や光チャンネルモニタリング
WDM用のチューナブルチャンネルadd/drop
チューナブル光雑音フィルタリング
チューナブルレーザやチューナブル波長機器
光IR分光器
センサー応用或いは光/電子ウエーハ
バイオメディカルの映像或いはテスト機器
センサー応用或いは光/電子ウエーハ
バイオメディカルの映像或いは試験
医療用診断機
環境保全,食品安全,薬害,対テロリズム対策等の応用

◇仕 様
パラメータ
仕様値
波長帯域(*その他可能)
Cバンド:
1530-1565 nm
Lバンド:
1570-1605 nm
C+Lバンド:
1530-1605nm
スキャンイング波長範囲
35, 80 又はお客様仕様
フィネス(標準)
100, 200, 500, 1000, 2000, 4000,又はお客様仕様
バンド幅 @ -3dB
0.4, 0.2, 0.1, 0.05, 0.02 又はお客様仕様
挿入損失
3 dB (標準)
サイドローブ抑圧比
> 20dB
PDL
< 0.2dB
PMD
< 0.1 ps
スキャンイング速度
5 kHz(標準)
制御電圧, V(FSR)
1フリースペクトルレンジ(ドライバー無し)
0-160VDC
制御電圧, V(FSR)
1フリースペクトルレンジ(ドライバーあり)
0-5VDC
チューニング電圧/ スピード
0-5 VDC/ <5秒(全バンド幅)
動作/ 保存温度
0〜70/ -40〜85 ℃

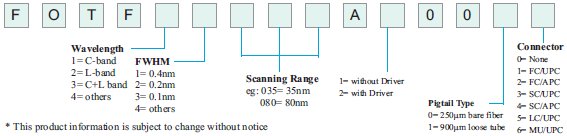

◇ご注文方法
◇サイズ (mm)
